一、问题描述

如下图所示，MSPM0G3507时钟树配置为使用外部HFXT（外部高速晶振）作为HSCLK时钟源。
配置结果MCLK = 40MHz。

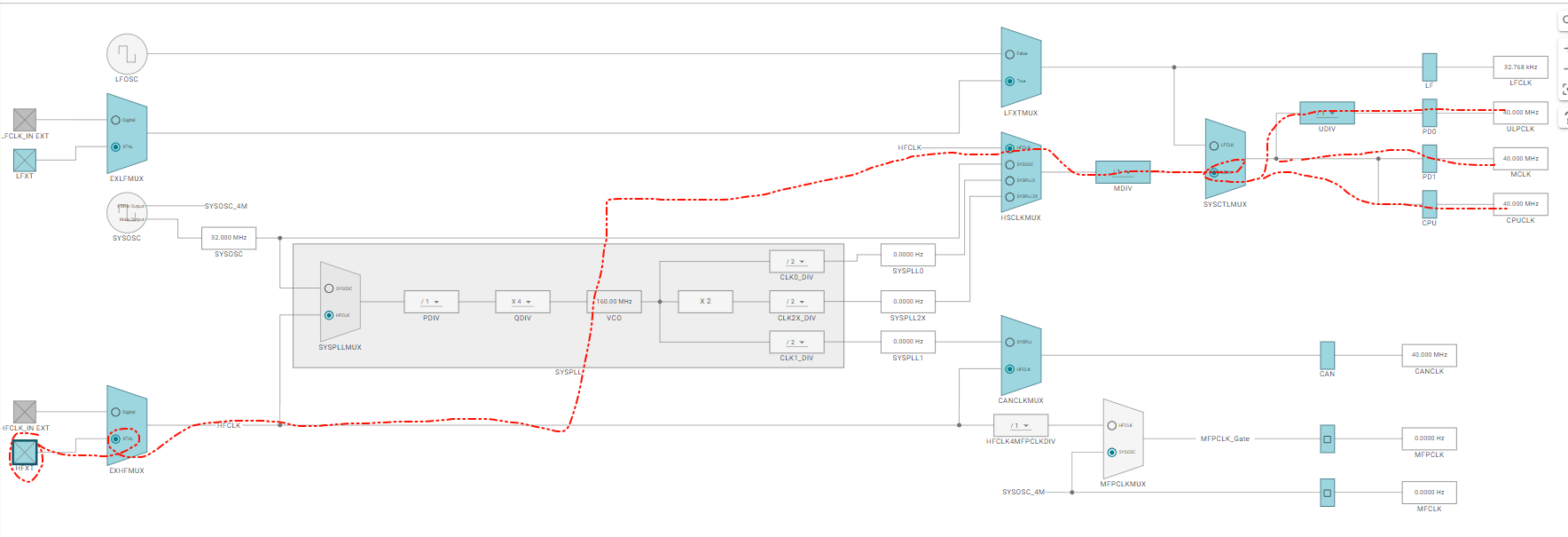

在这里插入图片描述
另外配置PB22为输出模式，控制外部LED亮灭。
在main.c中主要代码如下：
主要完成延时并翻转LED控制引脚输出电平。

  while (1) {delay_ms((1000));// delay_cycles(DELAY);DL_GPIO_togglePins(GPIO_LEDS_PORT, GPIO_LEDS_USER_LED_1_PIN);}

现象：
下载程序后，某些时候，LED能够实现翻转（表明晶振起振，时钟电路正常，程序运行正常）。
但是，如果把电路板电源断电后，重新上电，大多数时候，可能LED没反应！！！（即晶振不起振？单片机内部时钟不正常，导致程序没有正常运行起来）

二、解决办法

在官方技术指导手册中CKM（时钟模块）中有关于Startup Monitors的描述。

为应用软件提供的时钟启动监视器可用于确认 LFOSC、 LFXT/LFCLK_IN、 HFXT/HFCLK_IN、 SYSPLL 和HSCLK 源在由软件选择用于在系统中提供时钟之前处于活动状态。当一个时钟源已经成功启动并且准备就绪时，在 SYSCTL 的 CLKSTATUS 寄存器中会给出 GOOD 指示，并产生中断。启动监视器仅在进行了时钟系统配置的相关更改时提供状态指示。当给出初始 GOOD 指示时，启动监视器不会持续监控时钟。对于 LFCLK 和 MCLK，则会进行持续监控。

即 LFOSC、 LFXT、HFXT、HFCLK_IN、SYSPLL 、HSCLK 在各自启动之前，硬件提供启动监视，在它们稳定之后，在 SYSCTL 的 CLKSTATUS 寄存器中会给出 GOOD 指示，并可产生中断。
所以，为了能够让时钟回路能够稳定运行，在启动阶段，通过时钟树配置并打开各自Startup Monitor功能后，可以监视时钟是否稳定工作。

2.1 使用外部高速晶振，不使用syspll例程

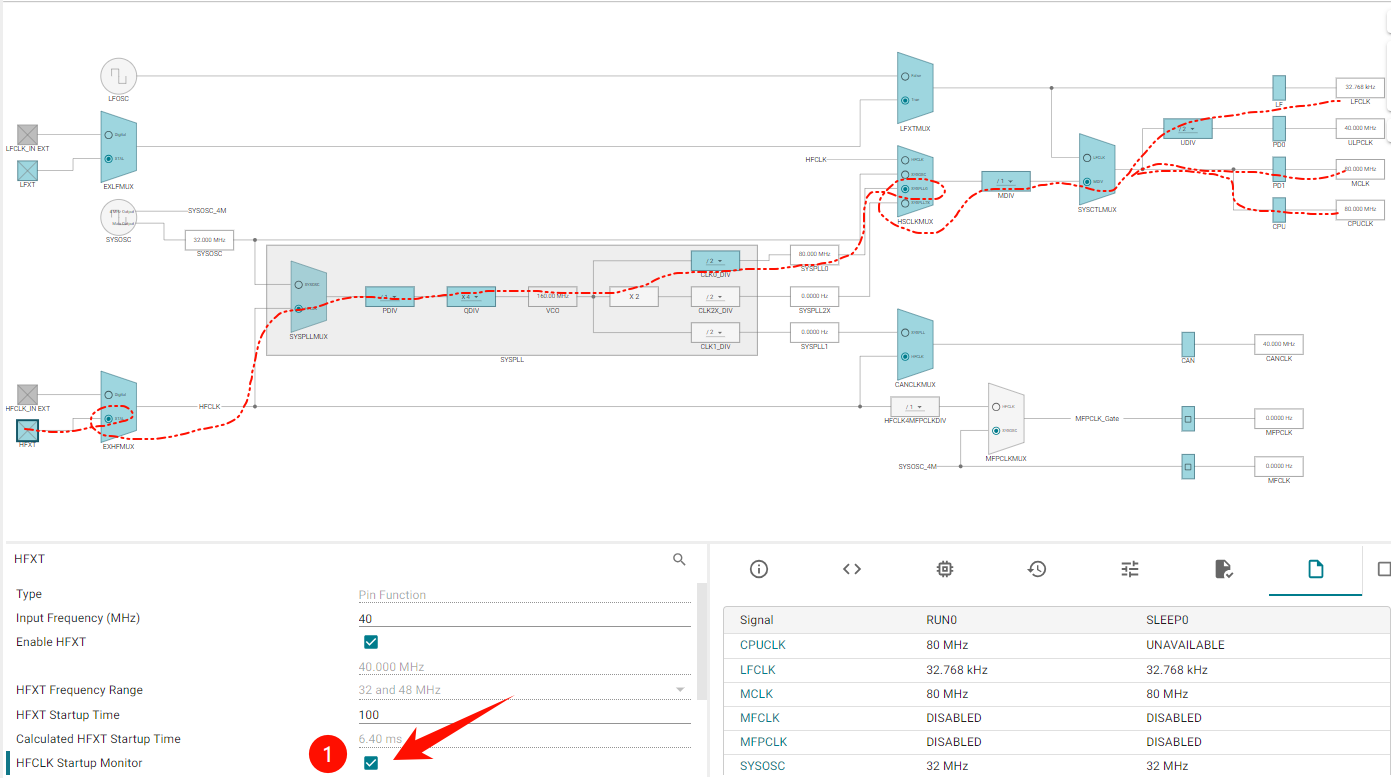

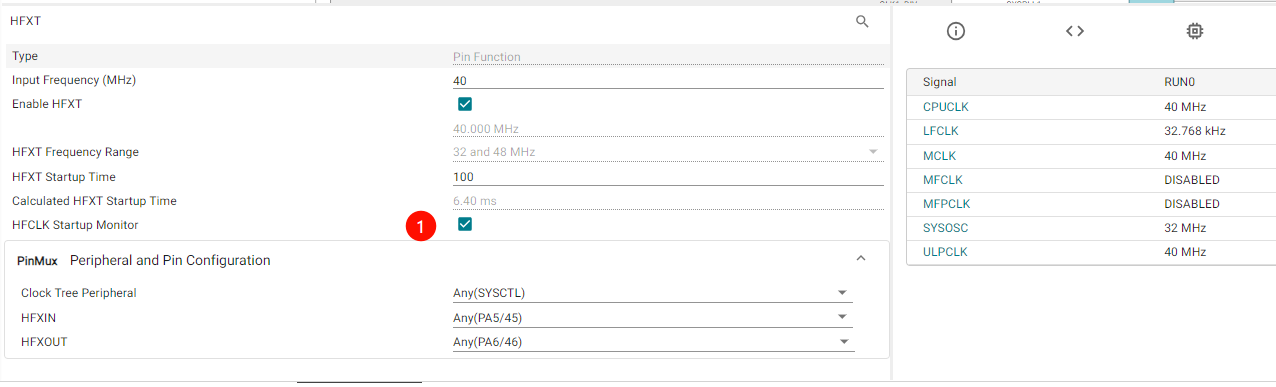

配置如下：
在这里插入图片描述

启动监视

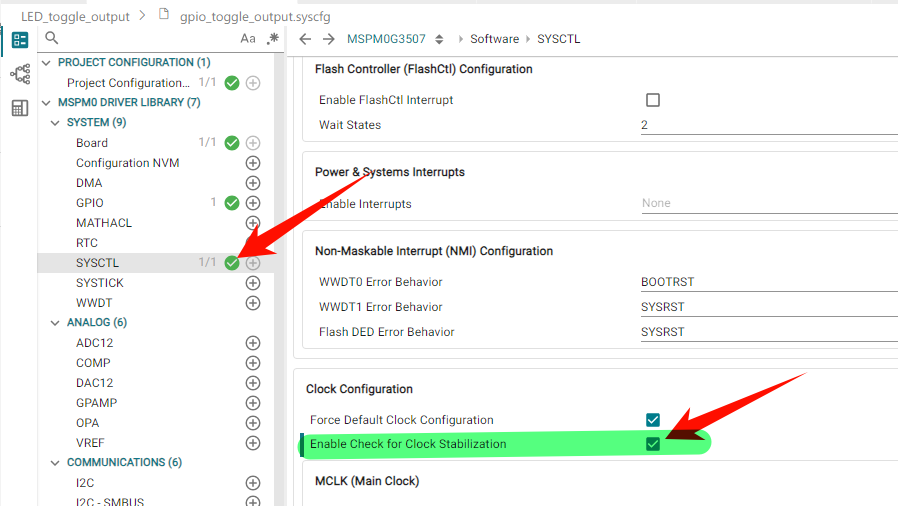

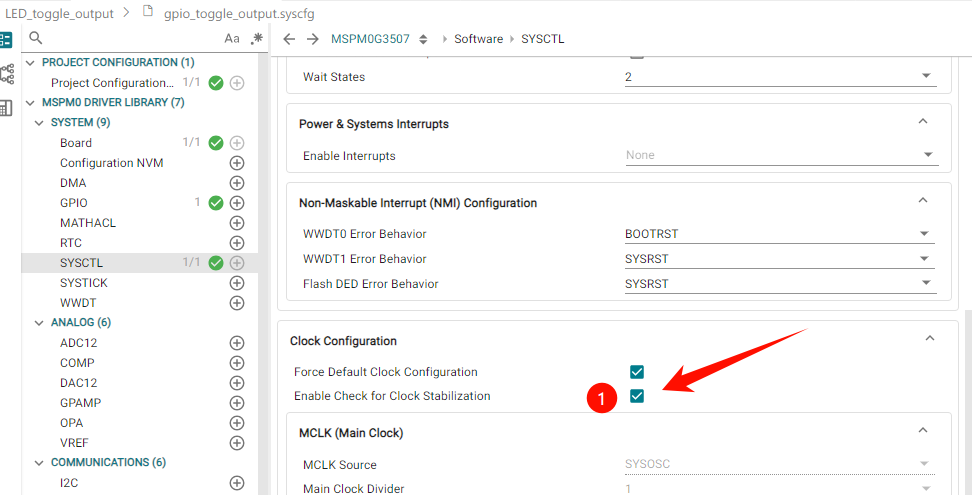

在SYSCTRL配置项中有个选项“Enable Check for Clock Stabilization”，通过这个选项，可以增加判断时钟是否准备好的初始化代码。
在这里插入图片描述

时钟初始化代码：

static const DL_SYSCTL_LFCLKConfig gLFCLKConfig = {.lowCap   = false,.monitor  = false,.xt1Drive = DL_SYSCTL_LFXT_DRIVE_STRENGTH_HIGHEST,
};
SYSCONFIG_WEAK void SYSCFG_DL_SYSCTL_init(void)
{//Low Power Mode is configured to be SLEEP0DL_SYSCTL_setBORThreshold(DL_SYSCTL_BOR_THRESHOLD_LEVEL_0);DL_SYSCTL_setFlashWaitState(DL_SYSCTL_FLASH_WAIT_STATE_2);DL_SYSCTL_setSYSOSCFreq(DL_SYSCTL_SYSOSC_FREQ_BASE);/* Set default configuration */DL_SYSCTL_disableHFXT();DL_SYSCTL_disableSYSPLL();DL_SYSCTL_setHFCLKSourceHFXTParams(DL_SYSCTL_HFXT_RANGE_32_48_MHZ,100, true);DL_SYSCTL_setULPCLKDivider(DL_SYSCTL_ULPCLK_DIV_2);DL_SYSCTL_setLFCLKSourceLFXT((DL_SYSCTL_LFCLKConfig *) &gLFCLKConfig);DL_SYSCTL_setMCLKSource(SYSOSC, HSCLK, DL_SYSCTL_HSCLK_SOURCE_HFCLK);}
SYSCONFIG_WEAK void SYSCFG_DL_SYSCTL_CLK_init(void) {while ((DL_SYSCTL_getClockStatus() & (DL_SYSCTL_CLK_STATUS_HFCLK_GOOD| DL_SYSCTL_CLK_STATUS_HSCLK_GOOD| DL_SYSCTL_CLK_STATUS_LFXT_GOOD))!= (DL_SYSCTL_CLK_STATUS_HFCLK_GOOD| DL_SYSCTL_CLK_STATUS_HSCLK_GOOD| DL_SYSCTL_CLK_STATUS_LFXT_GOOD)){/* Ensure that clocks are in default POR configuration before initialization.* Additionally once LFXT is enabled, the internal LFOSC is disabled, and cannot* be re-enabled other than by executing a BOOTRST. */;}
}

硬件初始化代码调用顺序

SYSCONFIG_WEAK void SYSCFG_DL_init(void)
{SYSCFG_DL_initPower();SYSCFG_DL_GPIO_init();/* Module-Specific Initializations*/SYSCFG_DL_SYSCTL_init();/* 等待时钟稳定 */SYSCFG_DL_SYSCTL_CLK_init();
}

2.2 使用外部高速晶振，使用SYSPLL例程

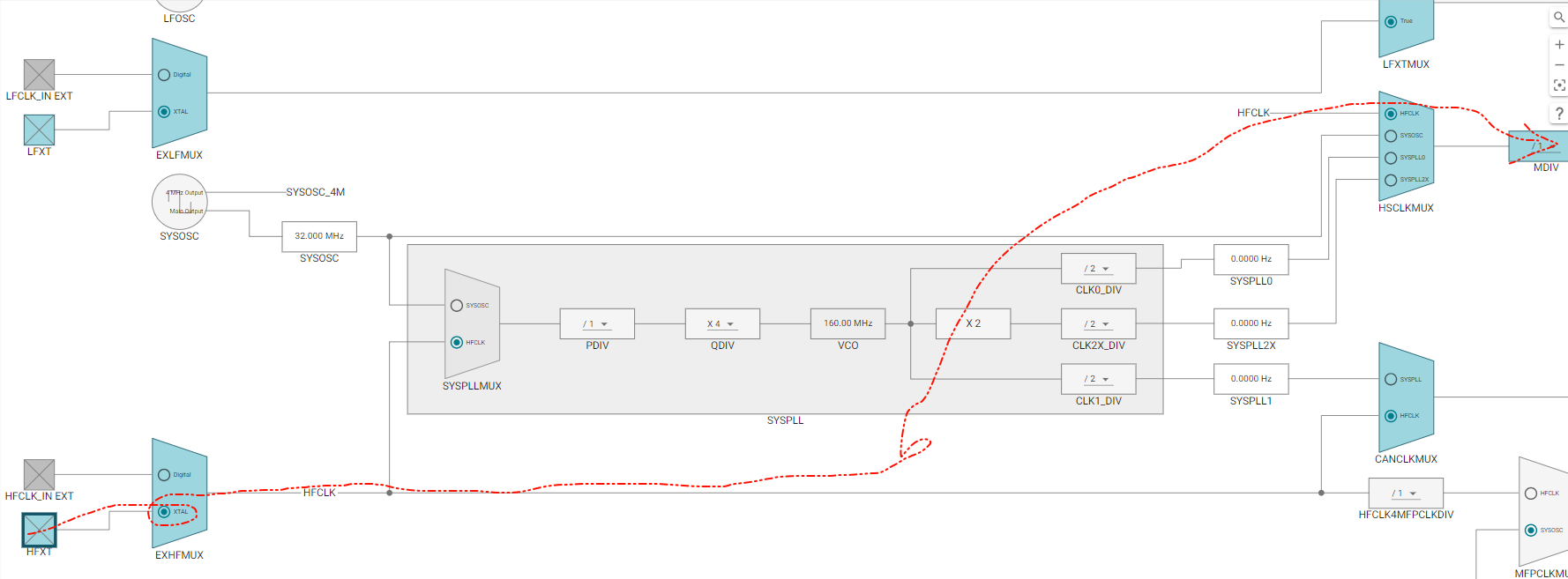

在这里插入图片描述

在这里插入图片描述
初始化代码：

static const DL_SYSCTL_SYSPLLConfig gSYSPLLConfig = {.inputFreq              = DL_SYSCTL_SYSPLL_INPUT_FREQ_32_48_MHZ,.rDivClk2x              = 1,.rDivClk1               = 0,.rDivClk0               = 0,.enableCLK2x            = DL_SYSCTL_SYSPLL_CLK2X_DISABLE,.enableCLK1             = DL_SYSCTL_SYSPLL_CLK1_DISABLE,.enableCLK0             = DL_SYSCTL_SYSPLL_CLK0_ENABLE,.sysPLLMCLK             = DL_SYSCTL_SYSPLL_MCLK_CLK0,.sysPLLRef              = DL_SYSCTL_SYSPLL_REF_HFCLK,.qDiv                   = 3,.pDiv                   = DL_SYSCTL_SYSPLL_PDIV_1
};
static const DL_SYSCTL_LFCLKConfig gLFCLKConfig = {.lowCap   = false,.monitor  = false,.xt1Drive = DL_SYSCTL_LFXT_DRIVE_STRENGTH_HIGHEST,
};
SYSCONFIG_WEAK void SYSCFG_DL_SYSCTL_init(void)
{//Low Power Mode is configured to be SLEEP0DL_SYSCTL_setBORThreshold(DL_SYSCTL_BOR_THRESHOLD_LEVEL_0);DL_SYSCTL_setFlashWaitState(DL_SYSCTL_FLASH_WAIT_STATE_2);DL_SYSCTL_setSYSOSCFreq(DL_SYSCTL_SYSOSC_FREQ_BASE);/* Set default configuration */DL_SYSCTL_disableHFXT();DL_SYSCTL_disableSYSPLL();DL_SYSCTL_setHFCLKSourceHFXTParams(DL_SYSCTL_HFXT_RANGE_32_48_MHZ,100, true);DL_SYSCTL_configSYSPLL((DL_SYSCTL_SYSPLLConfig *) &gSYSPLLConfig);DL_SYSCTL_setULPCLKDivider(DL_SYSCTL_ULPCLK_DIV_2);DL_SYSCTL_setLFCLKSourceLFXT((DL_SYSCTL_LFCLKConfig *) &gLFCLKConfig);DL_SYSCTL_setMCLKSource(SYSOSC, HSCLK, DL_SYSCTL_HSCLK_SOURCE_SYSPLL);}
SYSCONFIG_WEAK void SYSCFG_DL_SYSCTL_CLK_init(void) {while ((DL_SYSCTL_getClockStatus() & (DL_SYSCTL_CLK_STATUS_SYSPLL_GOOD| DL_SYSCTL_CLK_STATUS_HFCLK_GOOD| DL_SYSCTL_CLK_STATUS_HSCLK_GOOD| DL_SYSCTL_CLK_STATUS_LFXT_GOOD))!= (DL_SYSCTL_CLK_STATUS_SYSPLL_GOOD| DL_SYSCTL_CLK_STATUS_HFCLK_GOOD| DL_SYSCTL_CLK_STATUS_HSCLK_GOOD| DL_SYSCTL_CLK_STATUS_LFXT_GOOD)){/* Ensure that clocks are in default POR configuration before initialization.* Additionally once LFXT is enabled, the internal LFOSC is disabled, and cannot* be re-enabled other than by executing a BOOTRST. */;}
}
