4 系统设计
系统分析接下来的操作步骤就是系统的设计，这部分内容也是不能马虎对待的。因为生活都是在不断产生变化，人们需求也是在不断改变，开发技术也是在不断升级，所以程序也需要考虑在今后可以方便进行功能扩展，完成升级。程序也需要具备大容量以及对其它软硬件的适应能力，而不仅仅是满足现有用户提出来的功能需求，程序在设计期间始终要以发展的理念来进行，要让程序的开发技术上具备先进性的特点，也要让程序开发成本降低，以及让程序后期运行使用时易于维护。
4.1 系统结构设计
本程序在设计结构选择上首选B/S，也是为了满足程序今后升级便利，以及程序低维护成本的要求。本程序的网络拓扑设计也会在下图展示，通过图形的方式来描述更容易理解。
图4.1 系统网络拓扑设计图
4.2系统功能模块设计
程序的功能在系统分析这部分已经确定了，这部分主要还是针对程序功能进行更加详细的设计，设计成果使用结构图展示直观明了，也更容易让人理解。绘制结构图采用的工具是Visio，使用它可以快速绘制出不同角色拥有的功能结构。
使用Visio绘制管理员的功能结构，管理员功能结构如下图。管理员功能有
个人中心，用户管理，场地类型管理，球馆信息管理，球馆预约管理，系统管理。

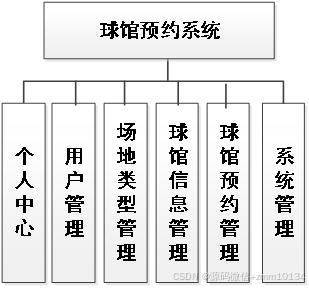

图4.2 管理员功能结构图
4.3数据库设计
对程序的功能分析与结构设计之后，也要对程序数据存储的工具进行选择，本程序选用的数据存储仓库是Mysql，选用这个工具就需要根据该数据库的特点进行数据库文件的创建，并设计与之对应的数据表。
4.3.1数据库E-R图
设计一个数据库，不仅包含了数据库实体的设计，也包括了数据库表的结构设计，此部分内容设计的就是确认数据库的实体，并在此基础上对每个实体应该有的属性值进行分析设计，这些确认好的属性值对接下来的数据表的设计也是有很大帮助的，因为它们代表数据表里面的字段值。通常每个程序的数据库里面都具备用户这样的一个数据表。那么在分析用户这个实体的时候，都会设计出它的属性，有最基本的登录程序的账号属性，有用户的姓名属性，有用户的电话或联系地址属性等内容。一旦确认实体具备的属性之后，就可以采用相应的设计软件绘画出实体属性图，或者是实体之间的E-R图。设计E-R模型的软件有很多，这里列举常用的几个，一个是PowerDesigner，一个是Navicat绘制E-R模型，本设计模块用到的还是之前课堂上就了解并接触的Visio工具，这个工具跟办公软件Word，Excel一样都属于Office里面的一部分。使用Visio工具不仅在软件安装上快捷高效，而且它不会占用很多计算机的存储空间。
（1）微信小程球馆预约系统设计了管理员实体，管理员实体属性图会在下图进行展示，此图的绘制工具是Visio工具。

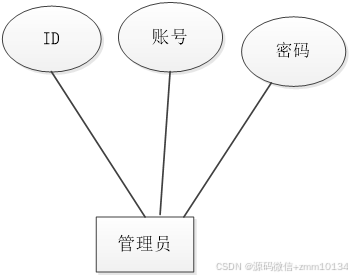

图4.4 管理员实体属性图
（2）微信小程球馆预约系统设计了用户实体，用户实体属性图会在下图进行展示，此图的绘制工具是Visio工具。

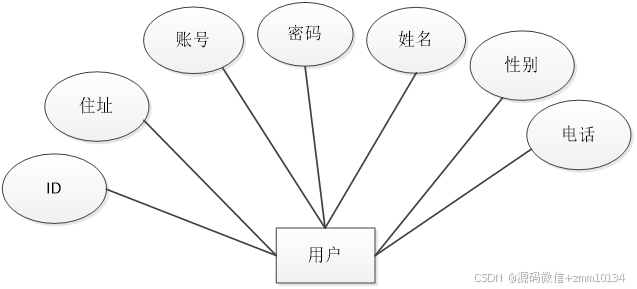

图4.5 用户实体属性图
（3）微信小程球馆预约系统设计了场地类型实体，场地类型实体属性图会在下图进行展示，此图的绘制工具是Visio工具。

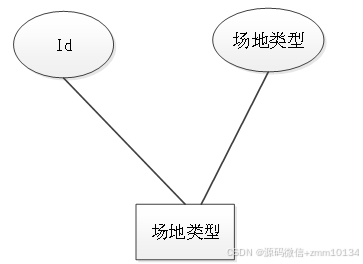

图4.6 场地类型实体属性图
4.3.2 数据库表结构
在上述内容中，已经设计出相应的E-R模型，就可以在数据库里面根据各个实体创建相应的数据表，不过在初次使用数据库工具的时候，是需要创建一个针对程序的数据库文件，有了此步操作之后，才在刚创建的数据库文件里面创建数据表，创建数据表需要涉及到字段的设计，主键的设计，字段长度与类型的设计等内容，只有设计好的数据表结构才可以按照此规则存放对应的程序数据。这里举个例子，就拿上面提到的用户实体来说吧，用户具备的属性值，比如账号，比如联系方式与电话等都可以设计成该用户数据表里面的字段，然后对这些字段设计其数据类型，长度，并选择该表的主键作为此用户数据表的唯一标志。数据库里面的各个数据表都有它们的主键，这样也是为了方便区分各个数据表。
1球馆资讯表
| 序号 | 列名 | 数据类型 | 说明 | 允许空 |
|---|---|---|---|---|
| 1 | Id | Int | id | 否 |
| 2 | addtime | Date | 创建时间 | 是 |
| 3 | title | String | 标题 | 是 |
| 4 | introduction | String | 简介 | 是 |
| 5 | picture | String | 图片 | 是 |
| 6 | content | String | 内容 | 是 |
2场地类型表
| 序号 | 列名 | 数据类型 | 说明 | 允许空 |
|---|---|---|---|---|
| 1 | Id | Int | id | 否 |
| 2 | addtime | Date | 创建时间 | 是 |
| 3 | changdileixing | String | 场地类型 | 是 |
3用户表
| 序号 | 列名 | 数据类型 | 说明 | 允许空 |
|---|---|---|---|---|
| 1 | Id | Int | id | 否 |
| 2 | addtime | Date | 创建时间 | 是 |
| 3 | yonghuming | String | 用户名 | 是 |
| 4 | mima | String | 密码 | 是 |
| 5 | xingming | String | 姓名 | 是 |
| 6 | xingbie | String | 性别 | 是 |
| 7 | touxiang | String | 头像 | 是 |
| 8 | youxiang | String | 邮箱 | 是 |
| 9 | shouji | String | 手机 | 是 |
4收藏表
| 序号 | 列名 | 数据类型 | 说明 | 允许空 |
|---|---|---|---|---|
| 1 | Id | Int | id | 否 |
| 2 | addtime | Date | 创建时间 | 是 |
| 3 | userid | Integer | 用户id | 是 |
| 4 | refid | Integer | 收藏id | 是 |
| 5 | tablename | String | 表名 | 是 |
| 6 | name | String | 收藏名称 | 是 |
| 7 | picture | String | 收藏图片 | 是 |
| 8 | type | String | 类型(1:收藏,21:赞,22:踩) | 是 |
| 9 | inteltype | String | 推荐类型 | 是 |
5管理员表
| 序号 | 列名 | 数据类型 | 说明 | 允许空 |
|---|---|---|---|---|
| 1 | Id | Int | id | 否 |
| 2 | username | String | 用户名 | 是 |
| 3 | password | String | 密码 | 是 |
| 4 | role | String | 角色 | 是 |
| 5 | addtime | Date | 新增时间 | 是 |
6球馆信息评论表
| 序号 | 列名 | 数据类型 | 说明 | 允许空 |
|---|---|---|---|---|
| 1 | Id | Int | id | 否 |
| 2 | addtime | Date | 创建时间 | 是 |
| 3 | refid | Integer | 关联表id | 是 |
| 4 | userid | Integer | 用户id | 是 |
| 5 | nickname | String | 用户名 | 是 |
| 6 | content | String | 评论内容 | 是 |
| 7 | reply | String | 回复内容 | 是 |
7球馆信息表
| 序号 | 列名 | 数据类型 | 说明 | 允许空 |
|---|---|---|---|---|
| 1 | Id | Int | id | 否 |
| 2 | addtime | Date | 创建时间 | 是 |
| 3 | qiuguanmingcheng | String | 球馆名称 | 是 |
| 4 | changdimingcheng | String | 场地名称 | 是 |
| 5 | changdileixing | String | 场地类型 | 是 |
| 6 | tupian | String | 图片 | 是 |
| 7 | changdishuliang | Integer | 场地数量 | 是 |
| 8 | kaifangshijian | String | 开放时间 | 是 |
| 9 | zixundianhua | String | 咨询电话 | 是 |
| 10 | qiuguanjieshao | String | 球馆介绍 | 是 |
8球馆预约表
| 序号 | 列名 | 数据类型 | 说明 | 允许空 |
|---|---|---|---|---|
| 1 | Id | Int | id | 否 |
| 2 | addtime | Date | 创建时间 | 是 |
| 3 | qiuguanmingcheng | String | 球馆名称 | 是 |
| 4 | changdimingcheng | String | 场地名称 | 是 |
| 5 | changdileixing | String | 场地类型 | 是 |
| 6 | tupian | String | 图片 | 是 |
| 7 | changdishuliang | Integer | 场地数量 | 是 |
| 8 | yuyueshijian | datetime | 预约时间 | 是 |
| 9 | yuyueneirong | String | 预约内容 | 是 |
| 10 | yonghuming | String | 用户名 | 是 |
| 11 | xingming | String | 姓名 | 是 |
| 12 | shouji | String | 手机 | 是 |
| 13 | sfsh | String | 是否审核 | 是 |
| 14 | shhf | String | 审核回复 | 是 |
5 系统实现
对微信小程球馆预约系统进行了前面的系统分析，系统设计之后，接下来的环节就是微信小程球馆预约系统的具体编码实现功能的部分。这部分内容会显示系统各个功能的具体界面运行效果。
5.1 管理员功能实现
5.1.1 用户管理
管理员可以对用户信息进行添加，修改，删除，查询操作。

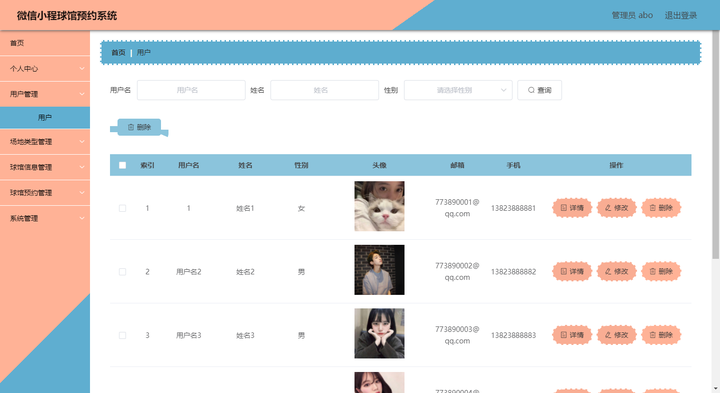

图5.1 用户管理页面
5.1.2 场地类型管理
管理员可以对场地类型信息进行添加，修改，删除，查询操作。

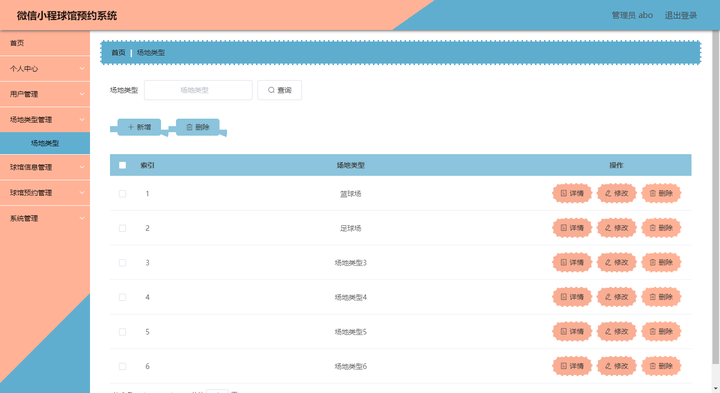

图5.2 场地类型管理页面
5.1.3 球馆信息管理
管理员可以对球馆信息进行添加，修改，删除，查询操作。

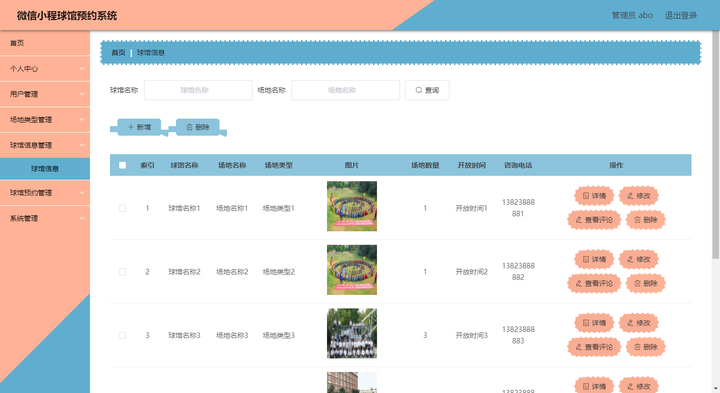

图5.3 球馆信息管理页面
5.1.4 球馆预约管理
管理员可以对用户提交的球馆预约信息进行查询，审核操作。

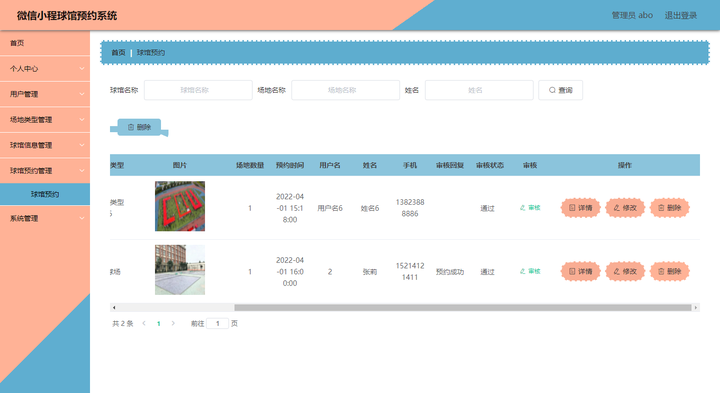

图5.4 球馆预约管理页面
5.2 用户功能实现
5.2.1 首页
用户在微信小程序注册登录后可以看到首页，首页可以搜索球馆名称，也可以查看球馆资讯，下面是导航栏。

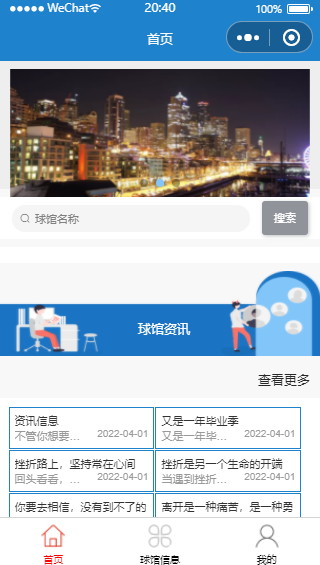

图5.5首页页面
5.2.2 球馆预约
用户点击球馆信息可以进行预约，预约需要输入相关时间等信息。

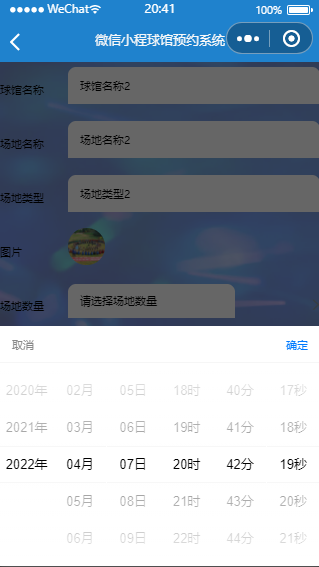

图5.6 球馆预约页面
5.2.3 我的
我的里面可以修改个人信息，可以退出，还可以查看球馆预约信息和我的收藏信息。

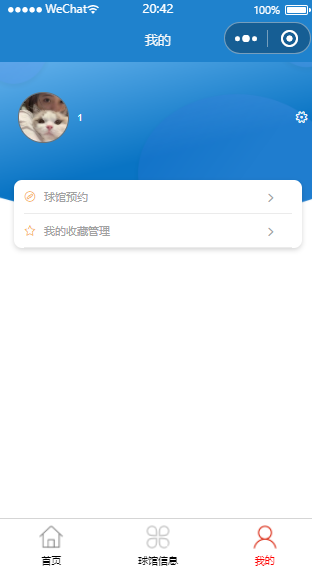

图5.7 我的页面
