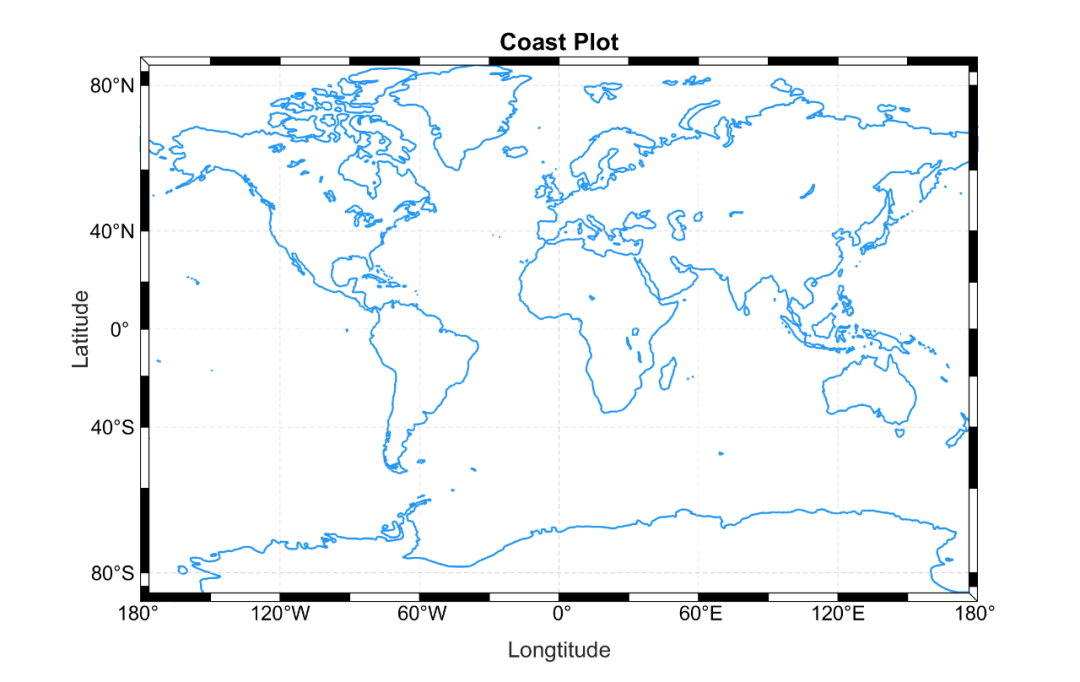

在之前的文章中，分享了海岸线图的绘制方法：

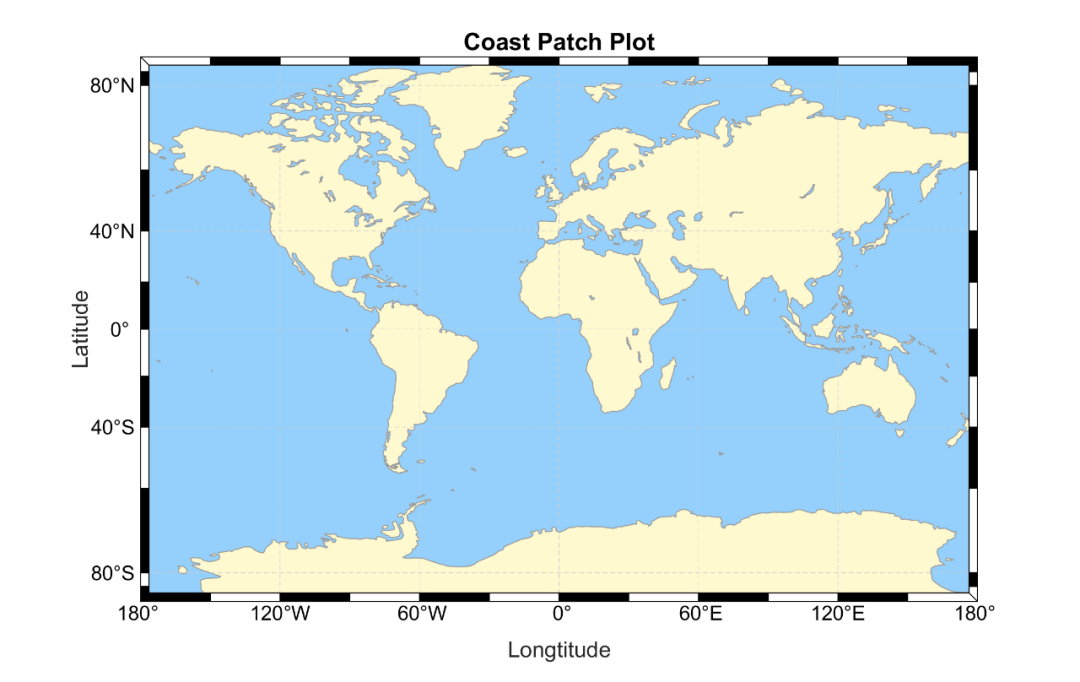

水陆填充图的绘制方法：

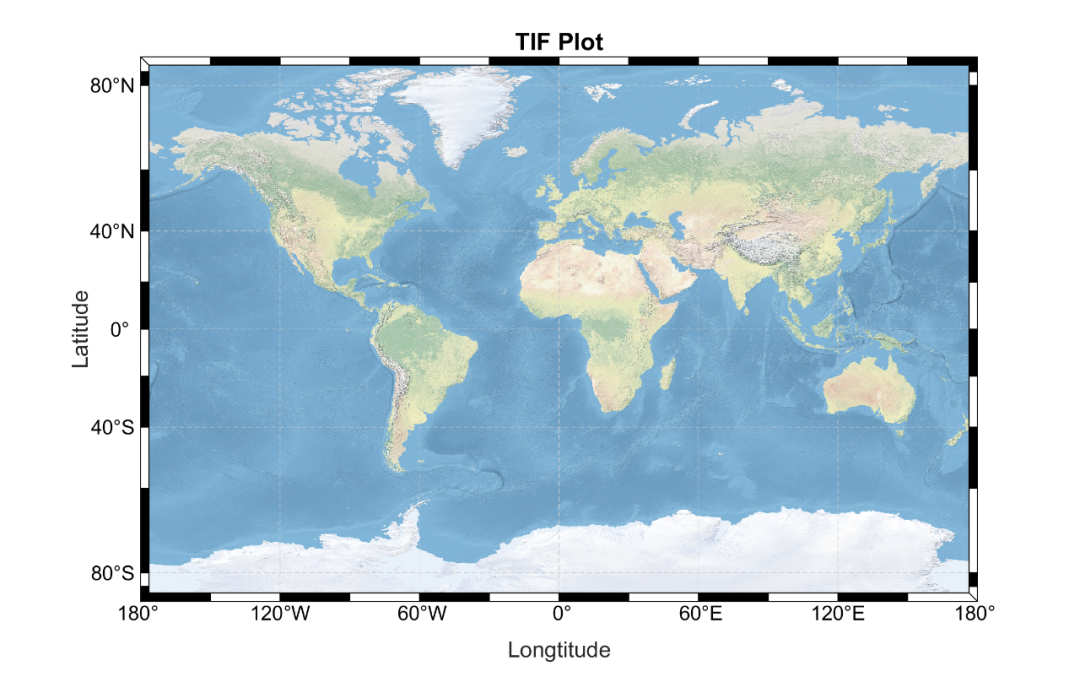

TIF底图的绘制方法：
三者都属于底图，可以进一步添加数据进行绘图。
那么，本期就来分享一下散点地图的绘制方法。

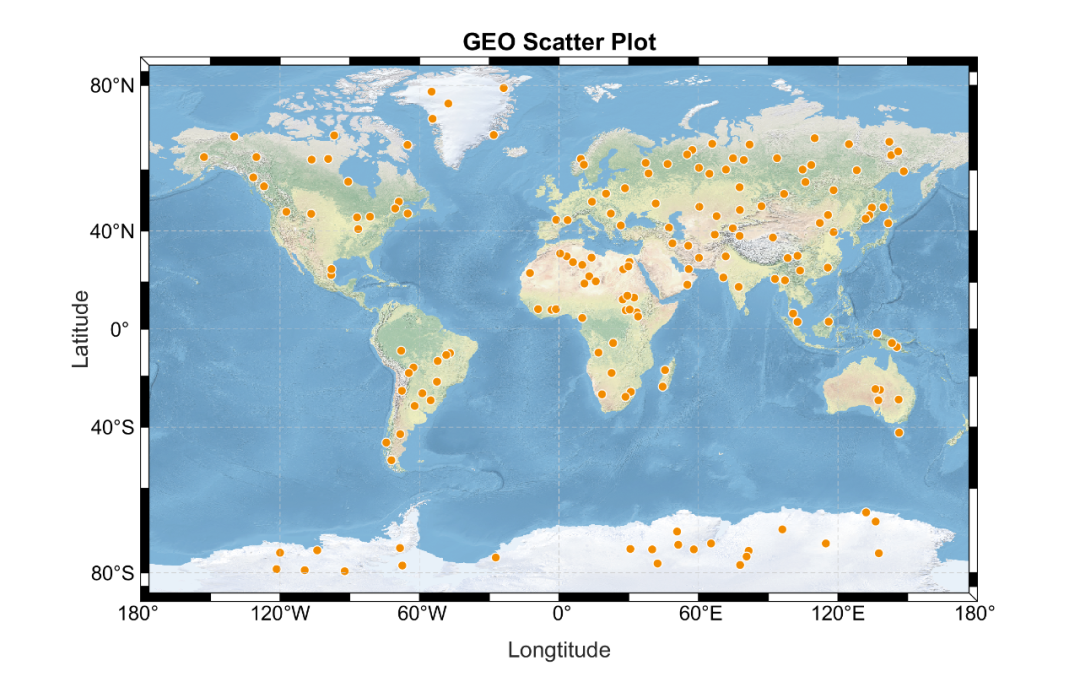

先来看一下成品效果：
特别提示：Matlab地图绘制教程系列，旨在降低大家使用Matlab进行地图类科研绘图的门槛，只需按照模板格式添加相应内容，即可得到满足大部分期刊以及学位论文格式要求的数据插图。如果觉得有用可以分享给你的朋友。
1. 数据准备
此部分主要是读取原始数据并初始化绘图参数。
% 读取数据load GEOScatter0.matfigdata = imread('E:\NE1_50M_SR_W.tif');% 初始化绘图参数X = xx;Y = yy;
2. 颜色定义
作图不配色就好比做菜不放盐，总让人感觉少些味道。
但颜色搭配比较考验个人审美，需要多加尝试。

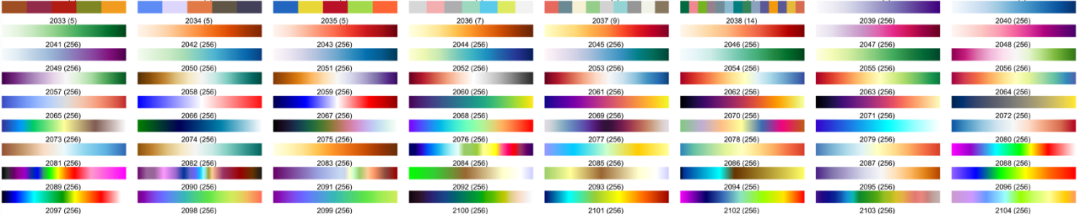

这里直接使用TheColor配色工具中的SCI权威配色库：
map = TheColor('sci',499);C = map(2,1:3);
3. 散点地图绘制
调用‘m_scatter’命令，绘制散点地图。
m_proj('Miller Cylindrical','lon',0,'lat',[-85 85]);hold onm_image([-180 180],[90 -90],figdata);m_scatter(X,Y,20,C,'filled','MarkerEdgeColor','w');hTitle = title('GEO Scatter Plot');hXLabel = xlabel('Longtitude');hYLabel = ylabel('Latitude');
4. 细节优化
为了插图的美观，对坐标轴细节等进行美化：
m_grid('box','fancy', ... % 边框'linestyle','--', ... % 网格线型'linewidth',0.5, ... % 坐标轴线宽'gridcolor',[0.8 0.8 0.8],... % 网格线颜色'tickdir','in', ... % 刻度方向'ticklen',0.01,... % 刻度长度'FontName','Arial', ... % 刻度标签字体'FontSize', 10,... % 刻度标签字号'Ytick',-80:40:80);% 字体和字号set([hXLabel, hYLabel], 'FontSize', 11, 'FontName', 'Arial')set(hTitle, 'FontSize', 12, 'FontWeight' , 'bold')% 背景颜色set(gcf,'Color',[1 1 1])
设置完毕后，以期刊所需分辨率、格式输出图片。
figW = figureWidth;figH = figureHeight;set(figureHandle,'PaperUnits',figureUnits);set(figureHandle,'PaperPosition',[0 0 figW figH]);fileout = 'test';print(figureHandle,[fileout,'.png'],'-r300','-dpng');
以上。
