linux系统驱动（一）模块

一、概念

（一）驱动种类及所在层次

1. 字符设备驱动

按照 字节流 来访问的，只能 顺序 不能无序访问的设备

LED、鼠标、键盘、TS屏

2. 块设备驱动

按照 block(512字节) 来访问，可以 顺序或无序 访问

eMMC、U盘、NAND Flash

3. 网络设备驱动

借助网络协议栈，负责网络数据收发工作的代码

• 注:
• 完成的是数据链路和物理层的工作
• 没有设备节点

RTL8211网卡、DM9000、CS8900

二、Linux内核模块

（一）linux内核模块三要素

1. 入口：

安装驱动时执行的函数，在入口分配资源

2. 出口：

卸载驱动时执行的函数，在出口做资源释放工作

3. 许可证：

linux内核是开源的，所以基于linux内核编写的驱动也必须开源，要遵从GPL开源协议

GNU(组织)：gnu is not unix
GPL(开源协议)：General Public License

（二）linux内核模块编写

1. linux内核模块

#include <linux/init.h>
#include <linux/module.h>//static:限定作用域
//__init:注意此处是两个下划线，他是linux内核中的一个宏，

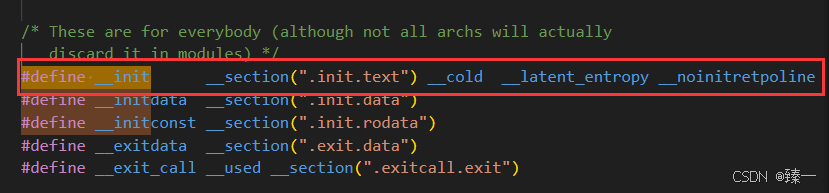

//      这个宏的作用是告诉编译器将入口函数放在.init.text
//      #define __init __section(".init.text")
static int __init demo_init(void){return 0;
}static void __exit demo_exit(void){
}module_init(demo_init);     //告知内核入口
module_exit(demo_exit);     //告知内核出口
MODULE_LICENSE("GPL");      //许可证

• 注：
• 内核中错误码是负数，无错误返回0
• 入口函数有返回值，出口函数没有返回值


2. 链接脚本文件

内核开发的链接脚本文件在Linux内核中通常被称为vmlinux.lds.S（或类似的名称，具体取决于架构）。这个文件是一个汇编文件，用于指导链接器如何将编译后的目标文件（.o文件）和库文件链接成最终的内核映像（vmlinux）

链接脚本：告诉编译器该代码存放在指定的位置

链接脚本文件vmlinux.lds.S通常位于内核源代码树的arch/xxx/kernel/目录下，其中xxx代表CPU的架构

3. 添加vscode配置文件

① 为linux内核路径创建软链接
ln -s /home/linux/kernel/fsmp1a-linux-5.10.61/linux-5.10.61 ~/linux-5.10.61
这是因为c_cpp_properties.json文件中配置内核的路径在家目录下，因此此处在家目录下创建一个内核源码的软链接

② 新建.vscode目录
将c_cpp_properties.json放到.vscode目录下即可

（三）内核模块编译

1. 内部编译方法

Kconfig文件：生成选项菜单的文件

make uImage LOADADDR=0xc2000000 => 将驱动编译到uImage
make modules => 将驱动编译成独立模块，生成一个.ko文件

2. 外部编译方式

将内核模块放在内核源代码目录外进行编译，需要编写Makefile文件

uname -r 查看内核版本

/lib/modules/5.15.0-116-generic/build ubuntu的源代码路径

② Makefile文件

arch?=arm
modname ?= demo
#注意变量后面同一行不要加注释
ifeq ($(arch),arm)KERNELDIR := /home/linux/linux-5.10.61
elseKERNELDIR := /lib/modules/$(shell uname -r)/build/
endifall:make -C $(KERNELDIR) M=$(PWD) modulesclean:make -C $(KERNELDIR) M=$(PWD) cleanobj-m:=$(modname).o

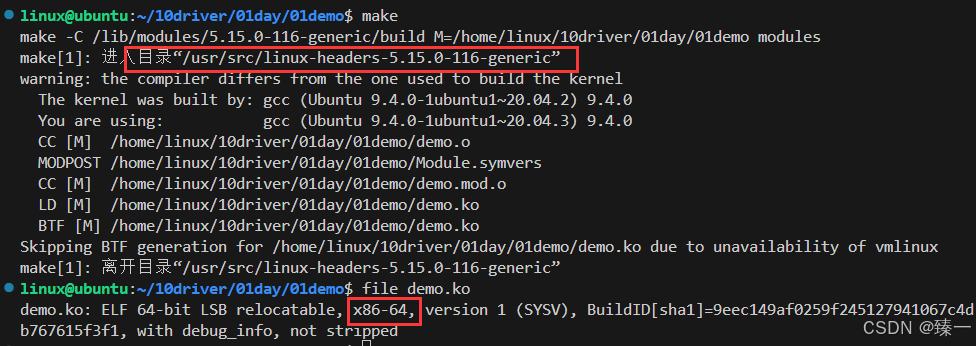

使用开发板的linux源码目录的路径下编译的.ko文件

使用ubuntu源码目录下的Makefile文件编译的.ko文件

（四）模块操作相关命令

1. 安装模块 insmod

sudo insmod hello.ko

2. 查看模块 lsmod

lsomd

3. 卸载模块 rmmod

sudo rmmod demo

• 注：卸载模块，不要加.ko

4. 问题总结

安装时不加sudo

卸载时不加sudo

三、printk打印语句

语法格式：printk(打印级别 “控制格式”,变量)参数：如果不输入打印级别，会采用默认消息级别备注：打印级别和后面中间用 **空格** 分隔

printf是用户空间的；printk是内核空间的。
printfk也有缓冲区，行缓冲区。

1. 内核中的打印级别

用于过滤打印信息的，共分为8种打印级别，分别是0-7。

#define KERN_EMERG	KERN_SOH "0"	/* system is unusable */
#define KERN_ALERT	KERN_SOH "1"	/* action must be taken immediately */
#define KERN_CRIT	KERN_SOH "2"	/* critical conditions */
#define KERN_ERR	KERN_SOH "3"	/* error conditions */
#define KERN_WARNING	KERN_SOH "4"	/* warning conditions */
#define KERN_NOTICE	KERN_SOH "5"	/* normal but significant condition */
#define KERN_INFO	KERN_SOH "6"	/* informational */
#define KERN_DEBUG	KERN_SOH "7"	/* debug-level messages */

数字越小优先级越高，越大优先级越低

2. 通过级别过滤打印信息

只有当消息级别高于终端级别消息才会在终端上显示
cat /proc/sys/kernel/printk

终端消息级别 | 默认消息级别 | 终端最高消息级别 | 终端最低消息级别

3. 修改默认消息级别

需要先进入root模式才能修改
echo 4 3 1 7 > /proc/sys/kernel/printk

4. 测试消息级别

① 原始终端查看

ctrl+Fn+Alt+F2~F6
Ctrl + Fn +Alt + F1

② dmesg命令

dmesg命令

-c：先显示再清除所有打印信息
-C：清除打印信息

• 注：加上这两个参数需要加sudo权限

红色是高于终端级别，白色是等于或者小于终端级别

5. 打印信息的宏定义

在printk基础上又封装了一层宏函数

pr_emerg

pr_alert

pr_crit

pr_err

pr_warn

pr_notice

pr_info

pr_cont

四、内核模块传参

（一）内核模块传参的接口

1. module_param

module_param(name,type,perm)
功能：
参数：@name:变量名@type:byte, hexint, short, ushort, int, uint, long, ulongcharp: a character pointerbool: a bool, values 0/1, y/n, Y/N.invbool: the above, only sense-reversed (N = true).@perm：权限

• 注：参数perm传参时要注意进制问题，八进制前面必须加0

2. MOSULE_PARM_DESC

MOSULE_PARM_DESC(_parm,desc)
功能：对传参的变量进行描述
参数：@_parm 参数名@desc 参数描述信息，使用双引号引起来

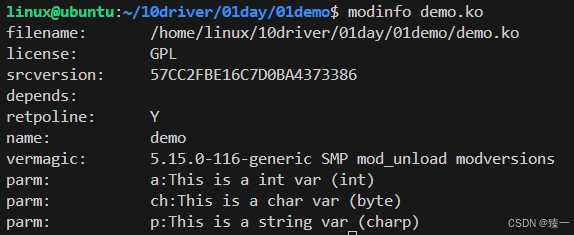

用户可以通过使用 modinfo 模块.ko 命令打印相关信息

（二）传参示例

有以下模块源码：

#include <linux/init.h>
#include <linux/module.h>int a=123;
char ch = 'A';
char *p = "hello";module_param(a,int,0664);       //int整型
module_param(ch,byte,0664);     //字符类型
module_param(p,charp,0664);     //字符指针类型MODULE_PARM_DESC(a, "This is a int var");
MODULE_PARM_DESC(ch, "This is a char var");
MODULE_PARM_DESC(p, "This is a string var");static int __init demo_init(void){pr_info("%s:a=%d\n",__func__,a);pr_info("%s:ch=%c\n",__func__,ch);pr_info("%s:p=%s\n",__func__,p);return 0;
}static void __exit demo_exit(void){pr_info("%s:a=%d\n",__func__,a);pr_info("%s:ch=%c\n",__func__,ch);pr_info("%s:p=%s\n",__func__,p);
}module_init(demo_init);     //告知内核入口
module_exit(demo_exit);     //告知内核出口
MODULE_LICENSE("GPL");      //许可证

1. 安装模块传参

在安装模块时，通过命令行模式传参

• 注：
• byte类型只能传递整数，不能传递字符

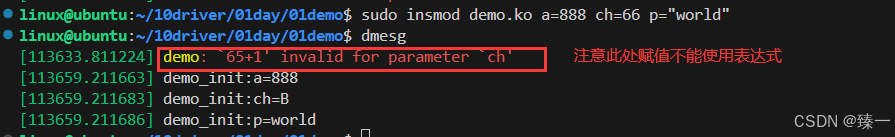

• charp类型传递字符串时，字符串之间不能有空格，用双引号也不行
• 属性文件最大权限是 0664 (rw, rw, r)

2. 通过属性文件传参（需要模块在已安装的情况下使用）

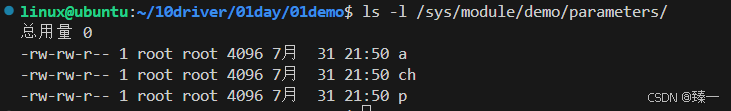

模块安装后，在 /sys/module/模块名/parameters 目录下，会生成以变量名来命名的普通文件

可以切换到root命令下，对文件写入数据来改变变量的值

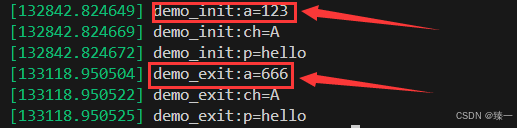

下图可以看到a变量的值被改变了

五、模块导出符号表

（一）什么是到处符号表

在linux内核种所有模块都是运行在同一个3-4G内存空间，如果一个模块实现了某个函数，另一个模块知道这个函数的地址，就可以调用这个函数执行。模块将函数地址告诉其他模块的过程就是导出符号表

（二）导出符号表的API

EXPORT_SYMBOL_GPL(sym)
功能：导出符号表
参数：@sym：被导出的函数名

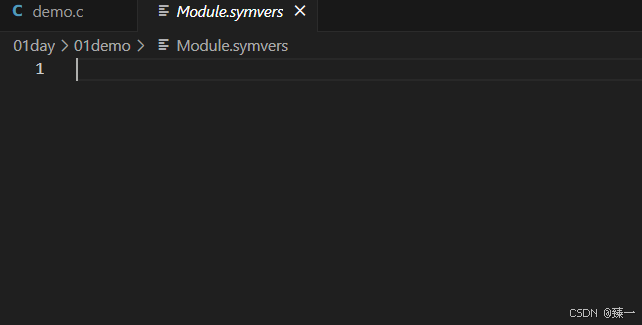

如果不加这个接口，Modules.symvers文件会是一个空文件

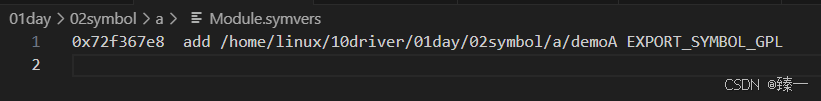

加入这个接口后，会生成符号表信息

（三）使用示例

以在demoA模块中定义函数，在demoB模块中使用函数

demoA.c

#include <linux/init.h>
#include <linux/module.h>
int add(int a,int b)
{return (a+b);
}
EXPORT_SYMBOL_GPL(add);//导出符号表
static int __init demoA_init(void)
{return 0;
}
static void __exit demoA_exit(void)
{
}
module_init(demoA_init);
module_exit(demoA_exit);
MODULE_LICENSE("GPL");

demoB.c

#include <linux/init.h>
#include <linux/module.h>
extern int add(int ,int );
static int __init demoB_init(void)
{printk("100+200=%d\n",add(100,200));return 0;
}
static void __exit demoB_exit(void)
{
}
module_init(demoB_init);
module_exit(demoB_exit);
MODULE_LICENSE("GPL");

（四）总结

1.代码

在demoA中定义add函数，然后使用EXPORT_SYMBOL_GPL导出符号表；

在demoB中使用函数，使用extern声明add函数是在外部定义的。
在编译demoB模块前，需要在它的Makefile中指定上述符号表路径

KBUILD_EXTRA_SYMBOLS+= /home/linux/work/day1/04export/demoA/Module.symvers

2. 编译

先编译demoA模块，会生成符号表文件Modules.symvers

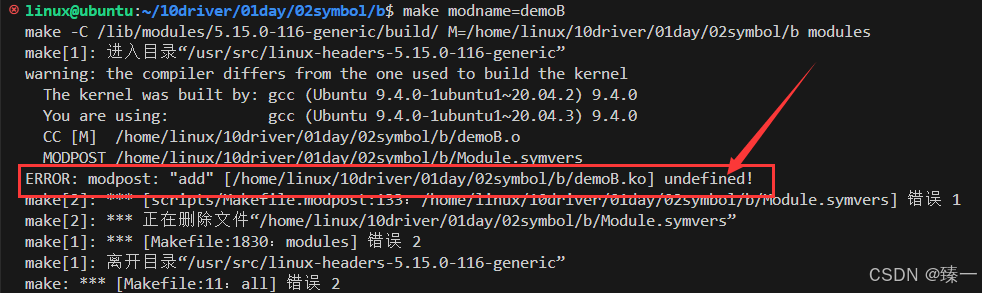

再编译demoB模块，demoB才能编译成功，否则会出现add函数undefined!错误

2. 安装

先安装demoA模块，在安装demoB模块
可以看到demoB可以使用add函数

3. 卸载

先卸载demoB模块，在卸载demoA模块

• 注：如果试图先卸载demoA模块，会报错，提示demoB依赖这个模块
