简介：
经常性的用到IBERT，也经常用到眼图，但是如何像示波器一样，能有个模板进行判定呢。本章将研究这一内容。
概要：
标准协议的规范中一般都对眼图模板都有详细的规定，使用IBERT完成眼图扫描后，通过设置一些参数，即可让Vivado自动将模板画到眼图上。
详细内容：
1.新建IBERT工程

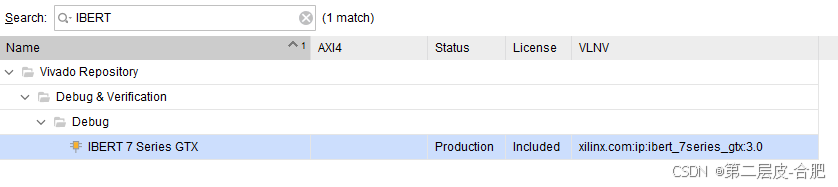

在Vivado的IP Catelog中找到IBERT，此处以UltraScale 系列的GT为例，
2.据硬件连接设置IBERT参数
这里详细参考以下博文，有详细的关于IBERT的设置
案例分析-ibert使用介绍及ibert时钟锁不住问题分析_v7 ibert 时钟不lock-CSDN博客
3.下载、建立连接和扫描眼图

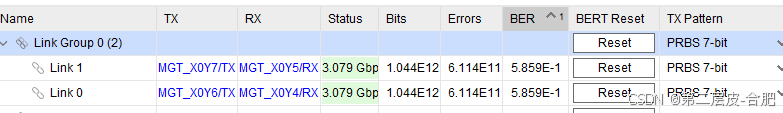

IBERT完成设置后，单击Generate Bitstream生成Bit文件，并下载到器件。在Serial IO links单击Create Links建立连接，为了便于测试此处将Loopback Mode设置为Near End PMA，IBERT众多参数用户可根据需要设置，如下图所示：

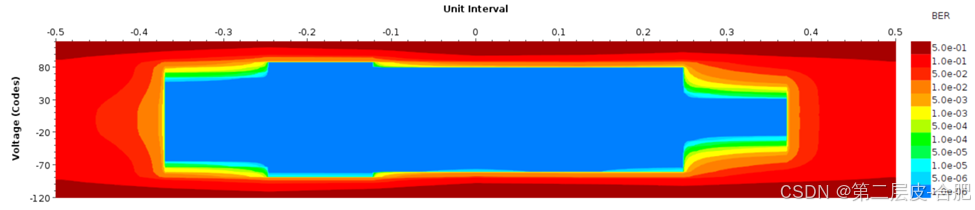

对任意一个Link右击选择Create Scan即可完成眼图扫描。
4. 添加眼图模板
a. 打开眼图模板属性
set scan [lindex [get_hw_sio_scans] 0]
set_param labtools.serial.enable_mask 1
set_property MASK.DISPLAY 1 [get_hw_sio_scans $scan]
b. 并设置眼图模板区域
set_property MASK.BOTTOM -30.500 [get_hw_sio_scans $scan]
set_property MASK.LEFT_INNER -0.10 [get_hw_sio_scans $scan]
set_property MASK.LEFT_OUTER -0.15 [get_hw_sio_scans $scan]
set_property MASK.MIDDLE 0.000 [get_hw_sio_scans $scan]
set_property MASK.RIGHT_INNER 0.100 [get_hw_sio_scans $scan]
set_property MASK.RIGHT_OUTER 0.15 [get_hw_sio_scans $scan]
set_property MASK.TOP 30.500 [get_hw_sio_scans $scan]
set_property MASK.HORIZONTAL_OFFSET 0.0 [get_hw_sio_scans $scan]
set_property MASK.VERTICAL_OFFSET 0 [get_hw_sio_scans $scan]
c. 设置眼图模板的色彩和线宽
set_property MASK.COLOR black [get_hw_sio_scans $scan]
set_property MASK.LINE_WIDTH 2 [get_hw_sio_scans $scan]

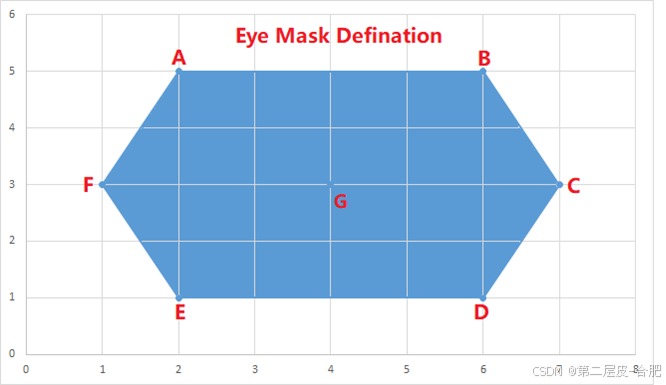

某协议规范中对眼图模板的定义如下图所示：
总结：
在高速串行系统中，主要通过眼图测试。评估一个眼图的好和坏，通常利用一些常见的指标来衡量，比如眼高，眼宽，抖动，占空比等。为了简单而又直观地判断眼图的指标是否符合规范的要求，将规范指标的要求编写成一个眼图模板，然后利用示波器来调用这个模板，这样就可以直观看到眼图是否有碰到模版。评估一个眼图的好和坏，通常利用一些常见的指标来衡量，比如眼高，眼宽，抖动，占空比等。为了简单而又直观地判断眼图的指标是否符合规范的要求，将规范指标的要求编写成一个眼图模板，然后利用示波器来调用这个模板，这样就可以直观看到眼图是否有碰到模板。如果眼图没有碰到模板区域，表示眼图符合规范要求，结果是Pass；同样如果有碰到模板区域，结果是Fail，需要工程师对电路进行整改，改进信号质量到Pass。
本文主要通过ibert测试中，手动添加眼图的方式来进行测试。
