主题	内容	教学目的/扩展视频
舵机控制	电路连接，驱动原理，驱动程序，调用控制。	能写入角度值，为小车开发做准备。

师从洋桃电子，杜洋老师

---

---

▲ 回顾上期🔍STM32驱动SG90舵机全攻略：从原理到代码实现（上） | 零基础入门STM32第八十二步

▲ 回顾上期🔍STM32驱动SG90舵机全攻略：从波形生成到实战应用（中上） | 零基础入门STM32第八十三步

---

一、PWM控制舵机原理

1.1 舵机控制信号特性

典型舵机控制信号参数：

参数	数值范围	对应角度
周期	20ms (50Hz)	固定不变
高电平时间	0.5ms-2.5ms	0°-180°

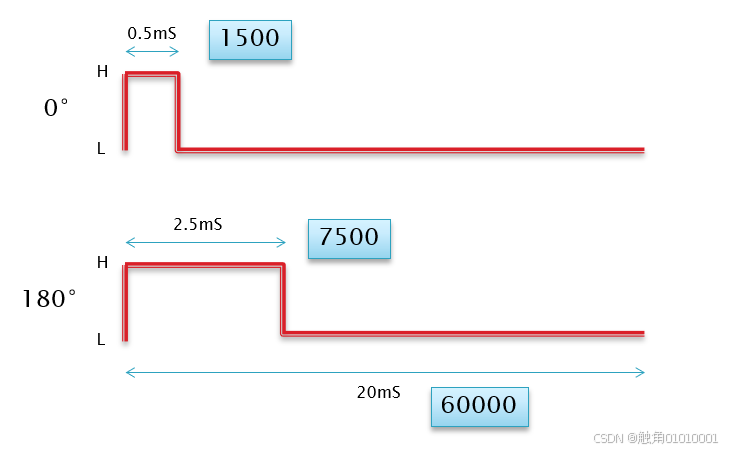

（图1：波形对应角度示意图）

1.2 定时器PWM模式

STM32提供两种PWM模式：

/* PWM模式选择 */
TIM_OCMode_PWM1: 向上计数CNT<CCR有效，向下计数CNT>CCR无效
TIM_OCMode_PWM2: 向上计数CNT<CCR无效，向下计数CNT>CCR有效

二、硬件系统架构

2.1 硬件连接方案

模块	连接引脚	功能说明
舵机信号线	PB0 (TIM3_CH3)	PWM信号输出
OLED显示屏	I2C接口	角度显示
触摸按键	独立GPIO	角度选择控制

三、核心代码解析

3.1 主程序逻辑框架

int main(void) {// 系统初始化RCC_Configuration();  // 时钟配置TIM3_PWM_Init(59999,23); // PWM初始化(20ms周期)while(1) {// 按键扫描与角度设置if(按键A按下) Set_Angle(0);   // 0.5msif(按键B按下) Set_Angle(45);  // 1.5msif(按键C按下) Set_Angle(90);  // 2.0ms if(按键D按下) Set_Angle(180); // 2.5ms}
}void Set_Angle(uint8_t angle) {uint16_t pulse = 1500 + angle*33; // 角度转脉冲计算TIM_SetCompare3(TIM3, pulse);     // 修改CCR寄存器值
}

3.2 PWM初始化函数详解

void TIM3_PWM_Init(u16 arr, u16 psc) {// GPIO配置GPIO_InitTypeDef GPIO_InitStruct = {.GPIO_Pin = GPIO_Pin_0,.GPIO_Mode = GPIO_Mode_AF_PP,  // 复用推挽输出.GPIO_Speed = GPIO_Speed_50MHz};GPIO_Init(GPIOB, &GPIO_InitStruct);// 定时器基础配置TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct = {.TIM_Period = arr,        // 自动重装载值.TIM_Prescaler = psc,     // 预分频系数.TIM_CounterMode = TIM_CounterMode_Up // 向上计数模式};TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStruct);// PWM通道配置TIM_OCInitTypeDef TIM_OCInitStruct = {.TIM_OCMode = TIM_OCMode_PWM1,.TIM_OCPolarity = TIM_OCPolarity_High,.TIM_OutputState = TIM_OutputState_Enable};TIM_OC3Init(TIM3, &TIM_OCInitStruct);TIM_Cmd(TIM3, ENABLE); // 启动定时器
}

四、关键技术点解析

4.1 周期与占空比计算

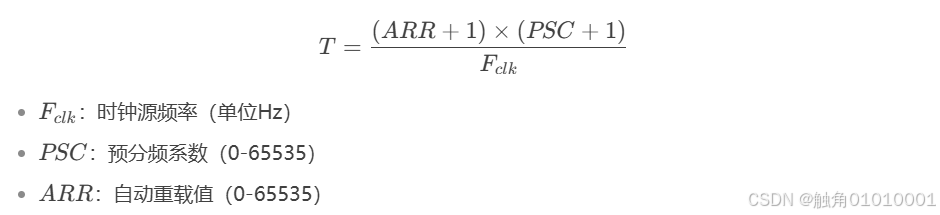

计算公式：

示例参数分析：

TIM3_PWM_Init(59999, 23);
/*
TIM_CLK = 72MHz
T = (59999+1)*(23+1)/72,000,000 = 0.02s (50Hz)
脉冲分辨率 = 20ms / (59999+1) ≈ 0.33μs
*/

4.2 重映射配置

// 重映射配置函数
void GPIO_Remap_Config(void) {GPIO_PinRemapConfig(GPIO_PartialRemap_TIM3, ENABLE); // 部分重映射/* 默认通道映射：TIM3_CH1 -> PA6部分重映射：TIM3_CH1 -> PB4*/
}

五、扩展应用设计

5.1 多通道舵机控制

// 扩展TIM3其他通道
#define SERVO_NUM 3
uint16_t servo_pins[SERVO_NUM] = {GPIO_Pin_0, GPIO_Pin_1, GPIO_Pin_4};void Multi_Servo_Init(void) {for(int i=0; i<SERVO_NUM; i++) {GPIO_Init(GPIOB, servo_pins[i]); // 初始化多个PWM输出}// 配置各通道比较寄存器
}

5.2 中央对齐模式应用

// 配置中央对齐模式
TIM_TimeBaseInitStruct.TIM_CounterMode = TIM_CounterMode_CenterAligned1;
/*
模式特点：
- 减少电机噪声
- 生成对称PWM波形
- 适合电机控制场景
*/

六、调试与优化

6.1 示波器测量要点

测量参数	预期值	调整方法
PWM周期	20ms ±1%	修改arr/psc参数
脉冲宽度	0.5-2.5ms	调整CCR寄存器值
上升沿时间	<1μs	检查GPIO速度设置

6.2 常见问题排查

现象	可能原因	解决方案
舵机无反应	PWM极性设置错误	检查TIM_OCPolarity配置
角度控制不准确	脉冲计算错误	校验角度转换公式
多通道干扰	重映射配置冲突	检查AFIO重映射设置

---

七、相关资源

[1] 洋桃电子B站课程-STM32入门100步
[2] STM32官方文档手册
[3] STM32F103固件函数库用户手册（中文）
[4] PWM驱动舵机程序
[5] 定时器PWM程序分析.pptx

---

💬 技术讨论（请在评论区留言~）

---

📌 下期预告：下一期将探讨定时器PWM程序分析2，欢迎持续关注！

点击查阅🔍往期【STM32专栏】文章

版权声明：本文采用[CC BY-NC-SA 4.0]协议，转载请注明来源
实测开发版：洋桃1号开发版（基于STM32F103C8T6）
更新日志：

• v1.0 初始版本（2025-03-25）
