HCIP-4 VRRP 虚拟路由器冗余协议

HSRP 双机热备

将多个物理路由器通过虚拟化技术虚拟出一台公用的虚拟路由器。

创建虚拟路由器的时候需要注意，这些参与虚拟化的设备必须保证启用了VRRP协议（VRRP协议是基于接口上配置的），为了能够保证所有的设备同步，需要将设备放入到一个工作组中，这个工作组就是通过VRID来配置的（VRID号相同就说明大家在同一个组内）。

生成的虚拟路由IP地址是管理员手工修改的，而这个虚拟设备如果要正常通信的话还需要MAC地址，而MAC地址由设备生成（0000-5e00-00xx xx就是你的VRID号）。

每个VRRP组内，只能够选出一个Master设备（工作设备），如何选举 Master设备（通过优先级来判断，VRRP优先级的范围0-255 可用范围0 254 优先级的值越大越优如果优先级的数值相同的情况下，则通过IP地址大小判断，IP地址大的胜出。）

VRRP的计时器

ADVER_INTERVAL Master设备发出时间间隔 1S

MASTER_DOWN定时器; 主设备故障超时器 3S 3*时间间隔 + 偏移时间

VRRP的配置：

进入到指定的接口内进行配置

vrrp vrid 2 virtual-ip 192.168.2.254 #配置虚拟路由

vrrp vrid 2 priority 150 #修改VRRP的优先级

vrrp vrid 2 preempt-mode timer delay 5 #修改抢占时间为 5S

vrrp vrid 2 track interface g0/0/01 reduced 100

#侦听g0/0/01接口，故障后，自动将优先级降级100

display vrrp br

#查询VRRP的摘要信息一般用于查看VRRP角色的

display vrrp #查询VRRP详细信息

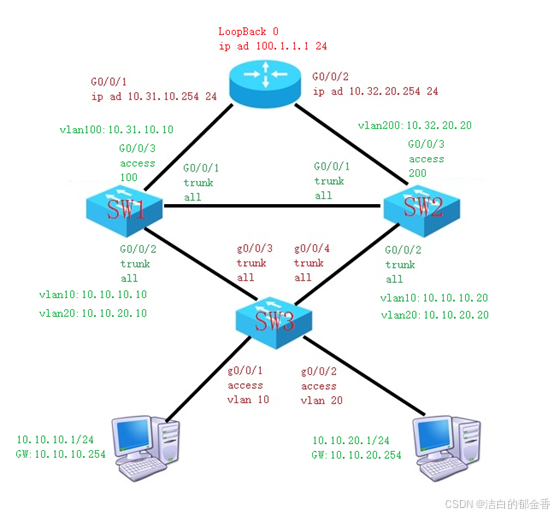

VRRP实验：

1.在 SW1 和 SW2 上配置 VRRP，要求 SW1 成为 Vlan10 的主网关，SW2 成为 Vlan20 的主网关；SW1 和SW2 互为备份

[SW1-Vlan-interface10]vrrp vrid 10 virtual-ip 10.10.10.254

[SW1-Vlan-interface10]vrrp vrid 10 priority 120

[SW1-Vlan-interface20]vrrp vrid 20 virtual-ip 10.10.20.254

[SW2-Vlan-interface10]vrrp vrid 10 virtual-ip 10.10.10.254

[SW2-Vlan-interface20]vrrp vrid 20 virtual-ip 10.10.20.254

[SW2-Vlan-interface20]vrrp vrid 20 priority 120

结果

[SW1]display vrrp

Interface          VRID State       Running Adver     Auth     Virtual

                                      pri     timer(cs) type     IP

    ---------------------------------------------------------------------

Vlan10             10    Master      120     100       None     10.10.10.254

Vlan20             20    Backup      100     100       None     10.10.20.254

[SW2]display vrrp

Interface          VRID State       Running Adver     Auth     Virtual

                                      pri     timer(cs) type     IP

    ---------------------------------------------------------------------

Vlan10             10   Backup      100     100       None     10.10.10.254

Vlan20             20    Master      120     100       None     10.10.20.254

2.SW1 和 SW2 对上行接口进行监视，如上行接口故障，会触发 VRRP 角色切换

[SW1]track 1 interface g0/0/3

[SW1-Vlan-interface10]vrrp vrid 10 track 1 priority reduced 30

[SW2]track 1 interface g0/0/3

[SW2-Vlan-interface20]vrrp vrid 20 track 1 priority reduced 30

结果

[SW1-GigabitEthernet0/0/3]shutdown

[SW1]display vrrp

Interface          VRID State       Running Adver     Auth     Virtual

                                     pri     timer(cs) type     IP

    ---------------------------------------------------------------------

Vlan10             10    Backup      90      100       None       10.10.10.254

Vlan20             20    Backup      100     100       None       10.10.20.254
