✨资料&文章更新✨
GitHub地址：https://github.com/tyronczt/system_architect

1、处理流程设计

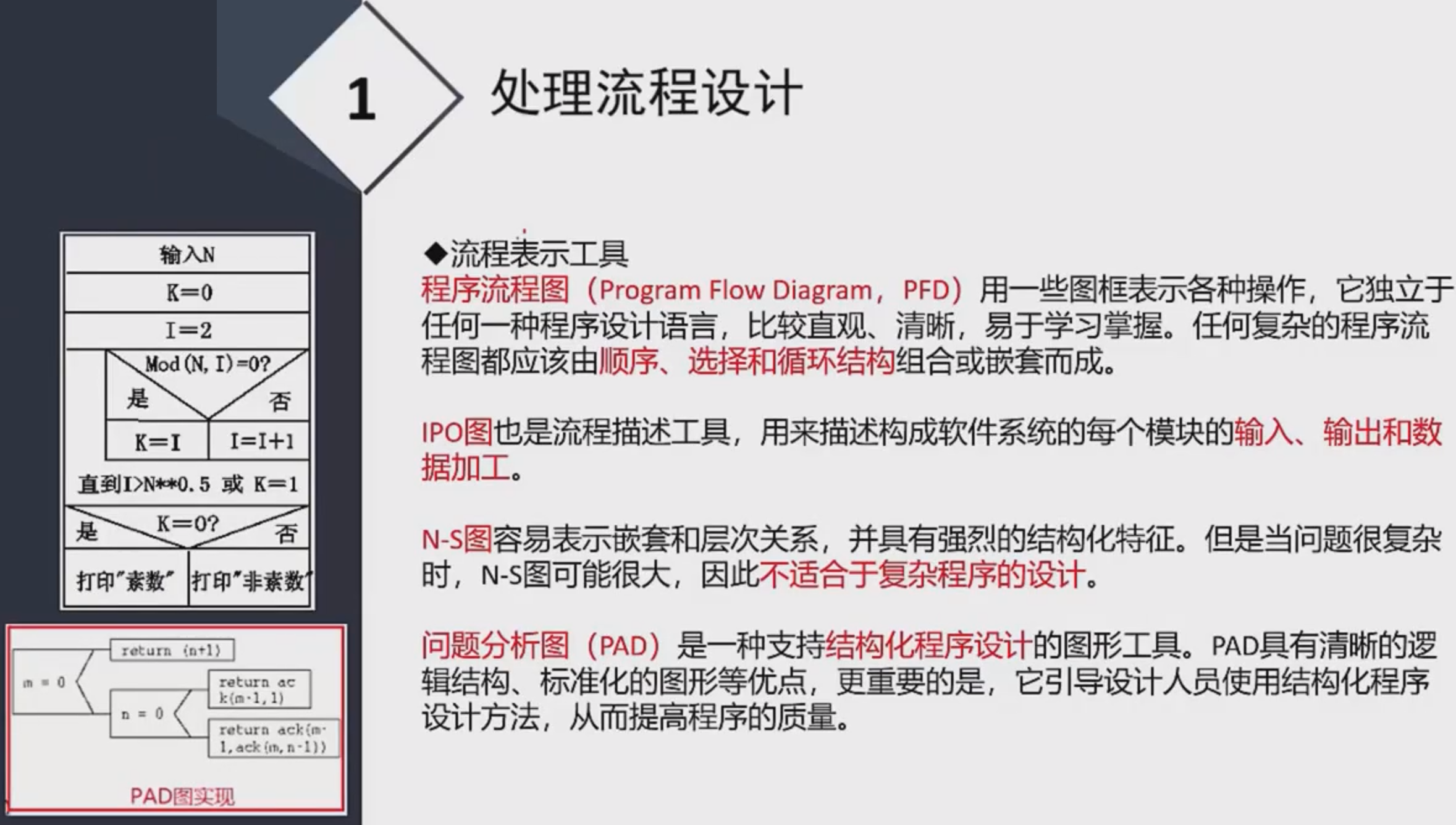

流程表示工具

• 程序流程图：由顺序、选择和循环结构组成或嵌套而成。
• IPO 图：流程描述工具，输入、输出和数据加工。
• N-S 图：盒图，嵌套和层次关系，具有强烈的结构化特征。
• 问题分析图（PAD）：结构化程序设计的图形工具。

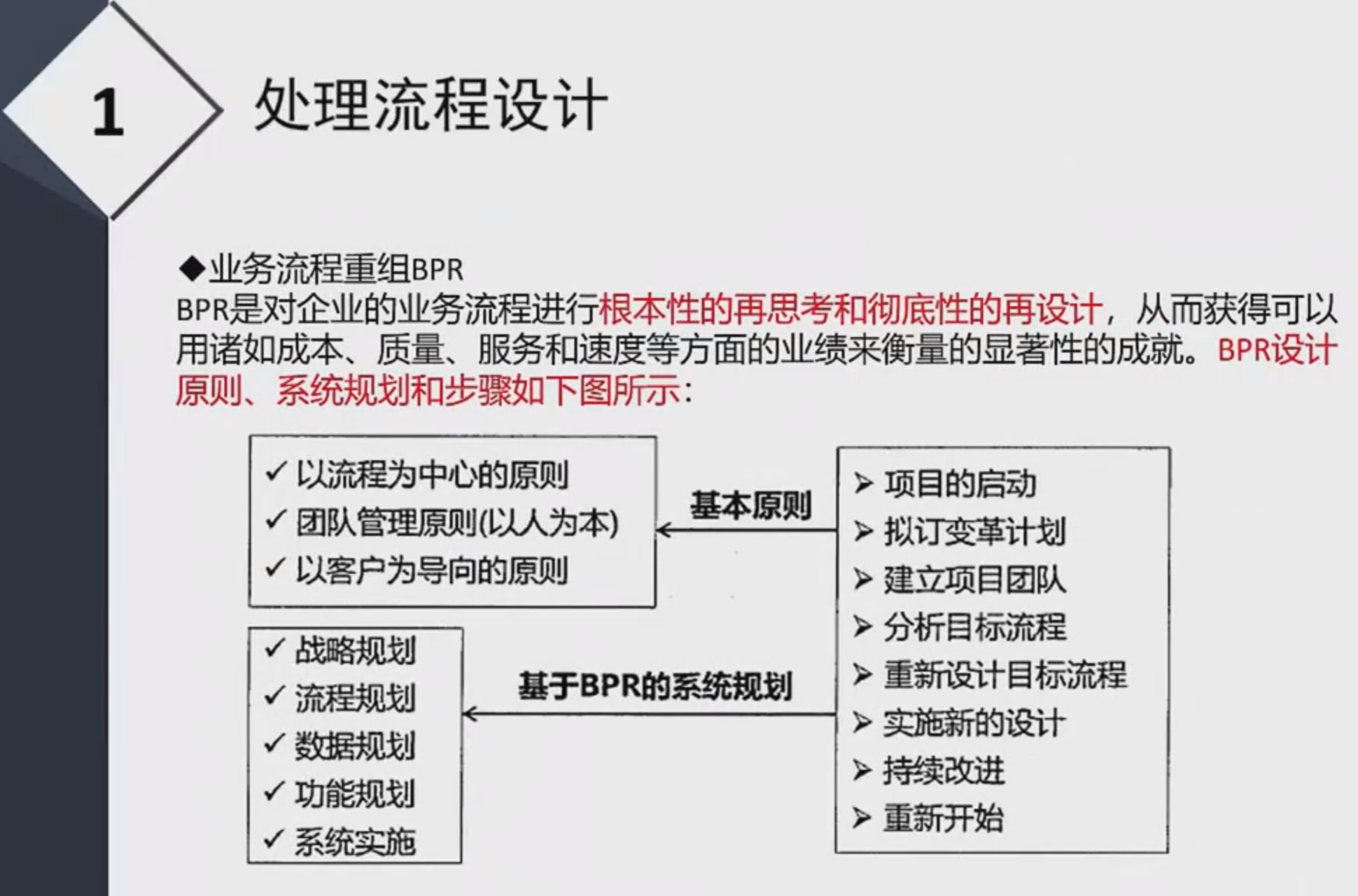

业务流程重组BPR

基本原则

• 以流程为中心的原则
• 团队管理原则（以人为本）
• 以客户为导向的原则

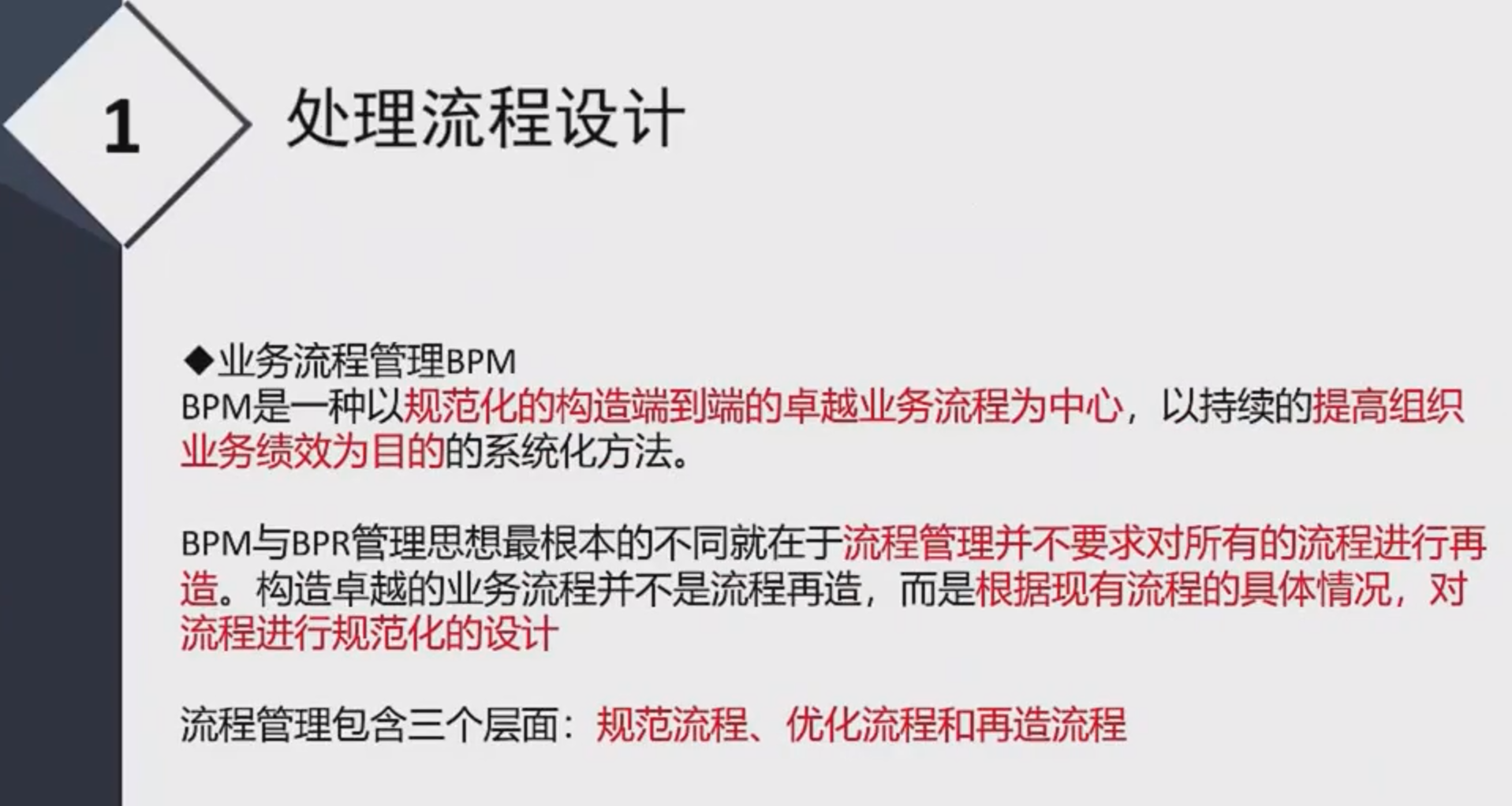

业务流程管理BPM

BPM是一种以规范化的构造端到端的卓越业务流程为中心，以持续的提高组织 业务绩效为目的的系统化方法。

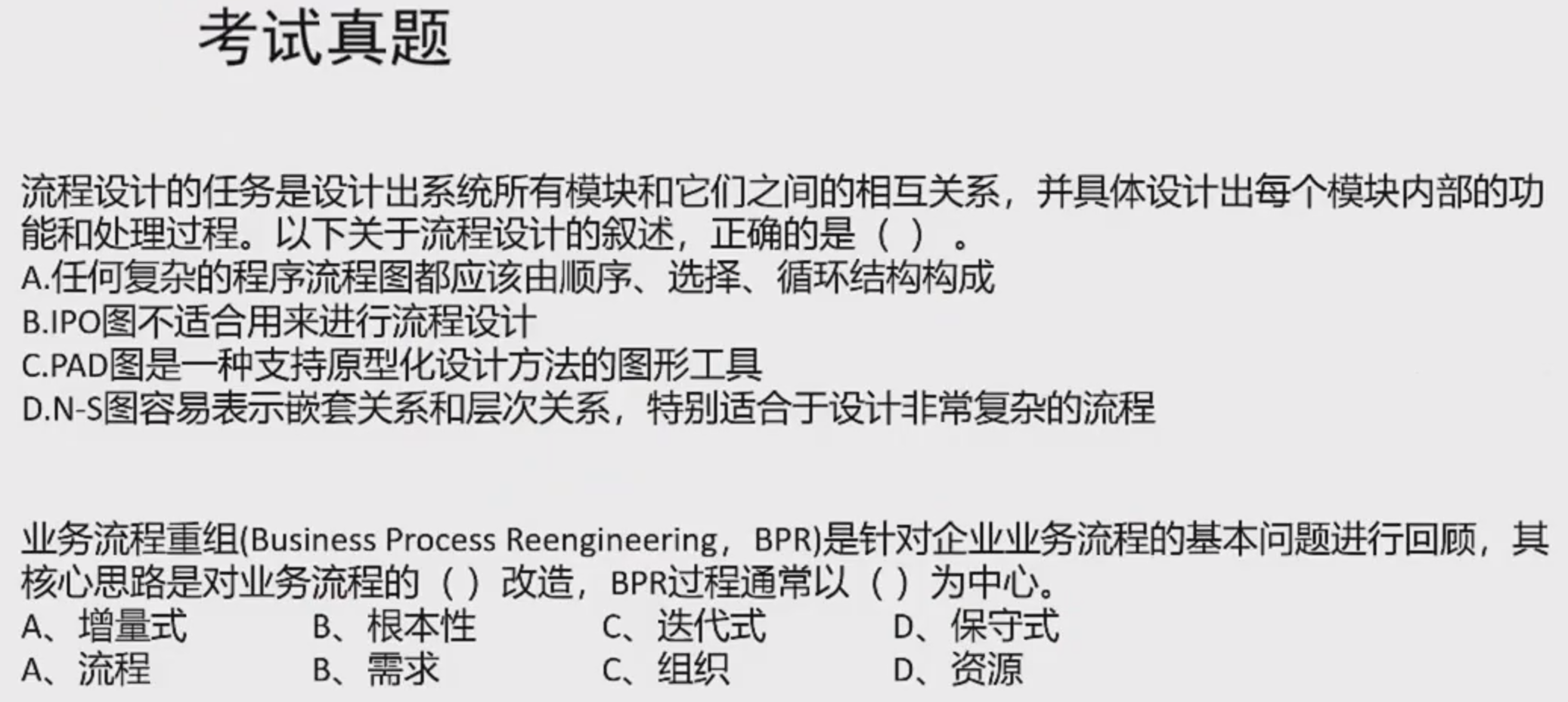

💯考试真题

第一题

答案：A

第二题

答案：B A

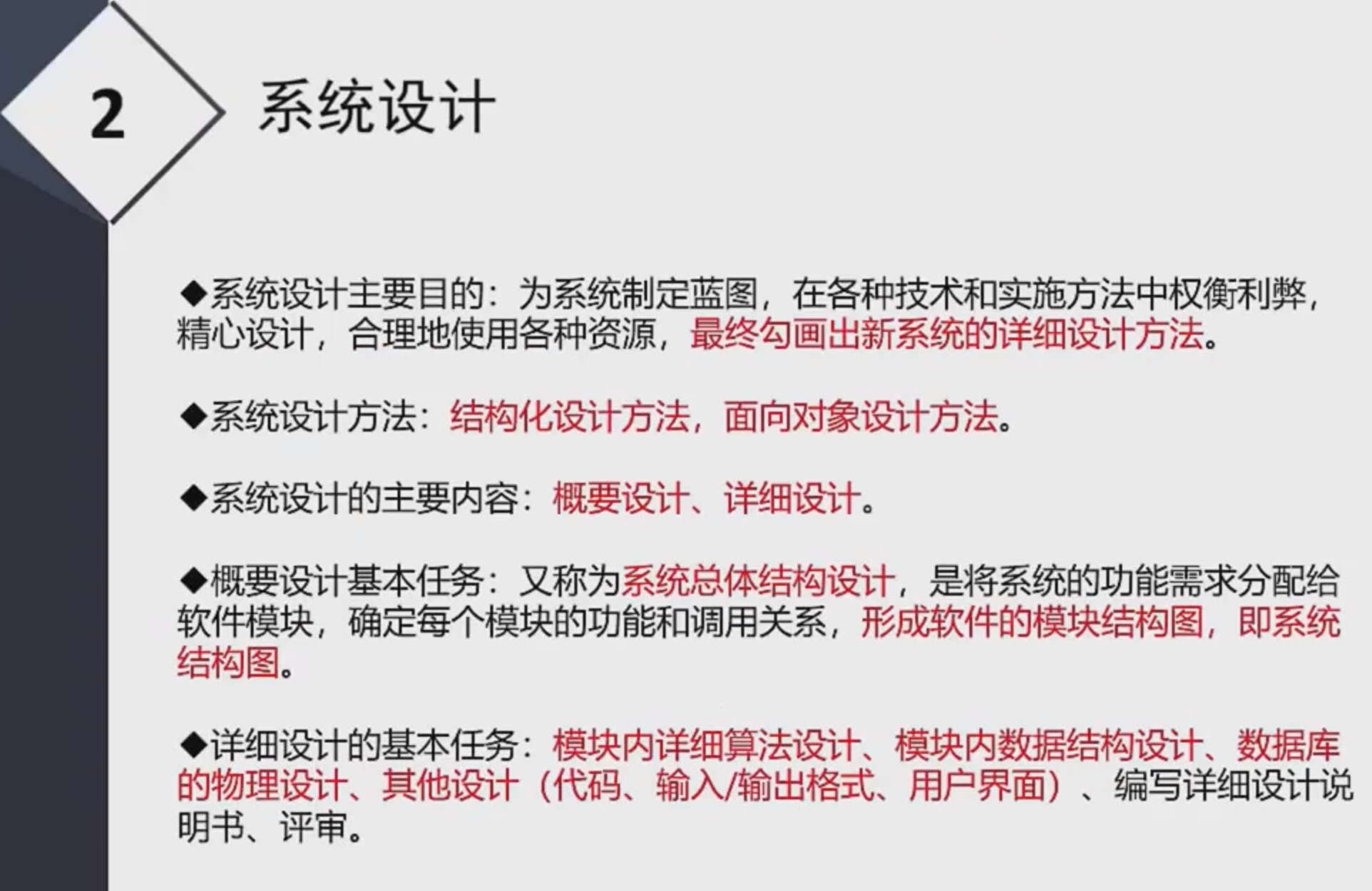

2、系统设计

概要设计基本任务：又称为系统总体结构设计，是将系统的功能需求分配给软件模块，确定每个模块的功能和调用关系，形成软件的模块结构图，即系统结构图。

详细设计的基本任务：模块内详细算法设计、模块内数据结构设计、数据库的物理设计、其他设计（代码、输入/输出格式、用户界面）、编写详细设计说明书、评审。

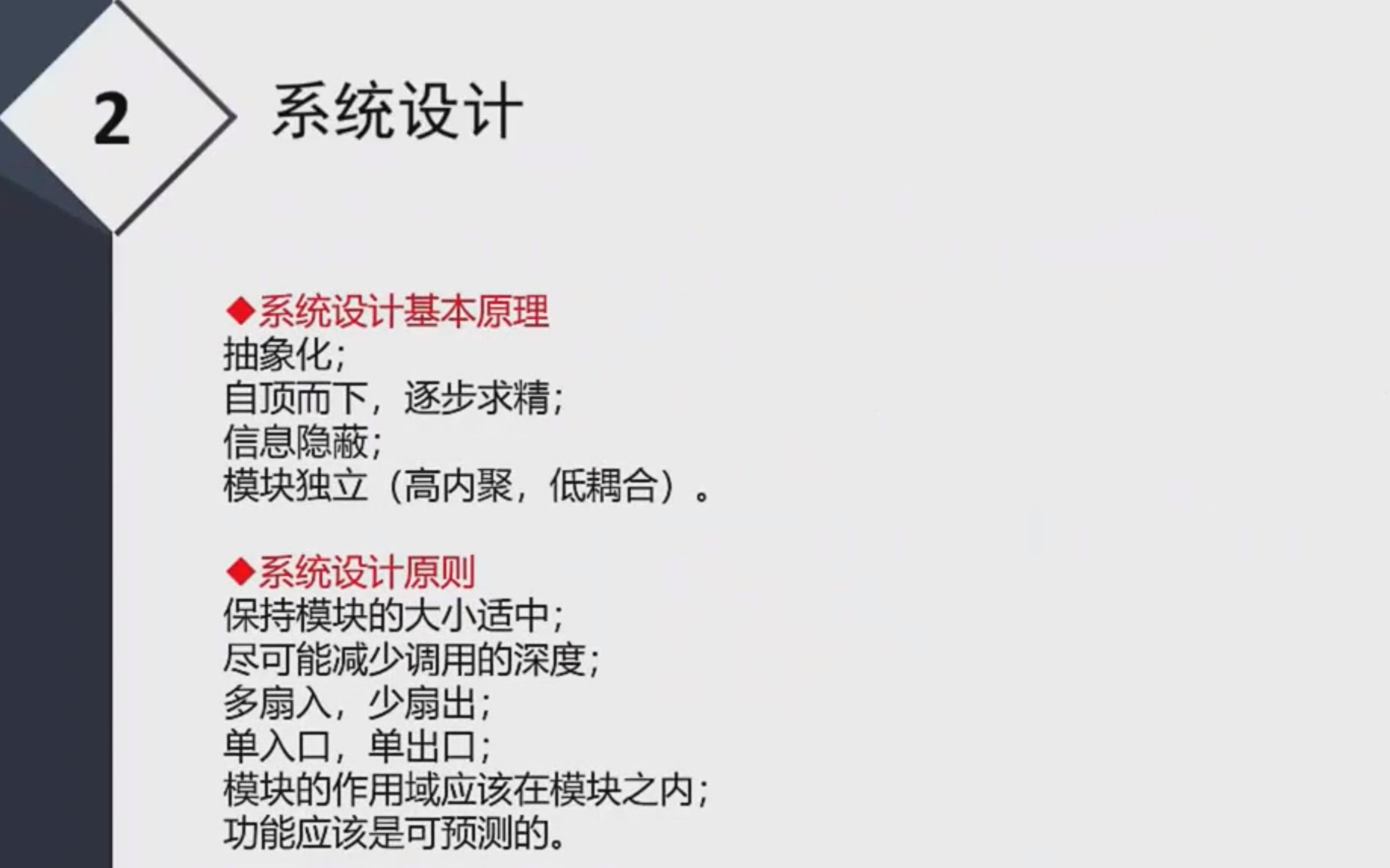

系统设计基本原理：抽象、模块化、信息隐蔽、模块独立，标准：耦合性和内聚性，

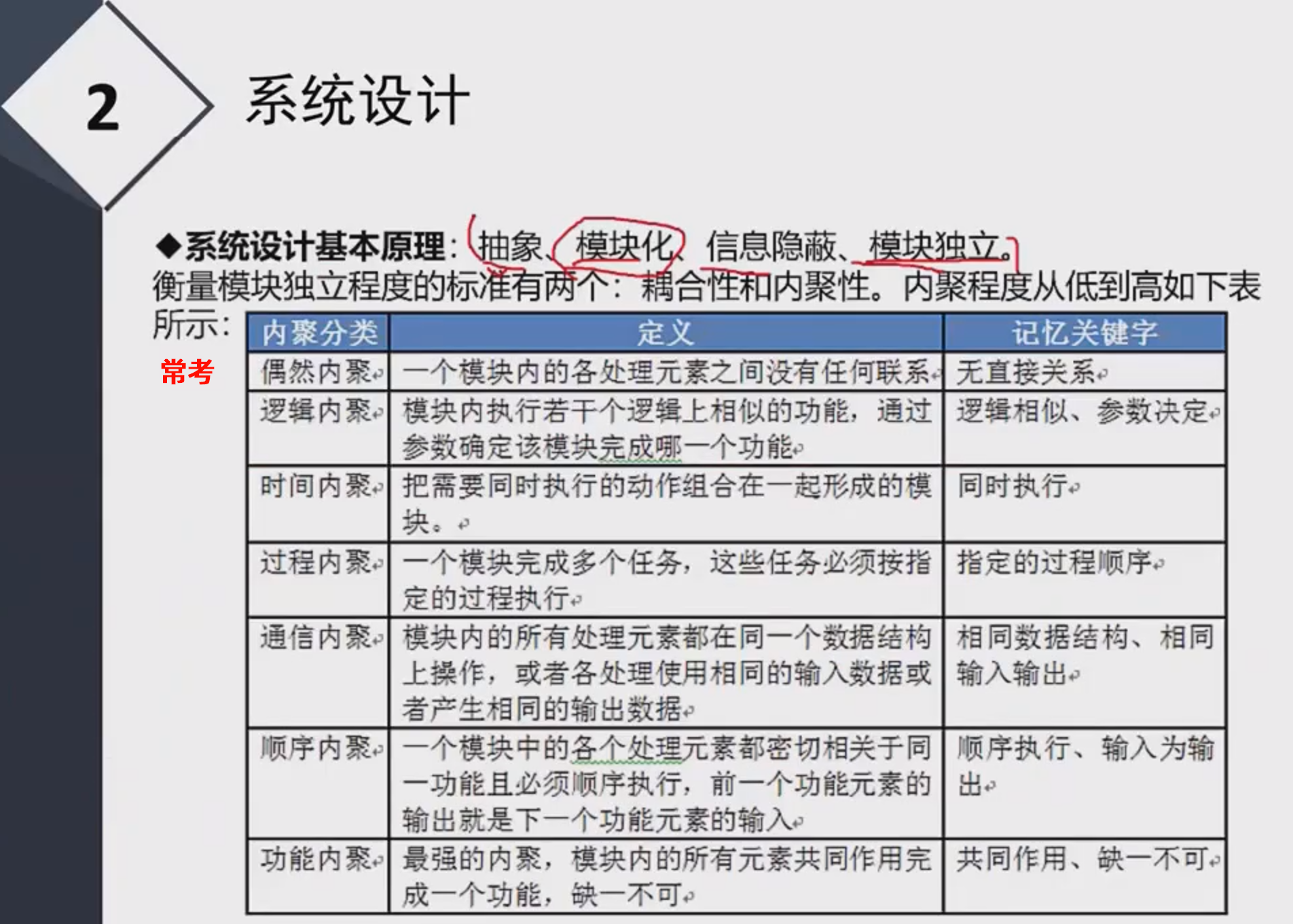

内聚性

内聚程度从低到高：

• 偶然内聚 --> 无直接关系
• 逻辑内聚 --> 逻辑相似、参数决定
• 时间内聚 --> 同时执行
• 过程内聚 --> 指定的过程顺序
• 通信内聚 --> 相同数据结构、相同输入输出
• 顺序内聚 --> 顺序执行、输入为输出
• 功能内聚 --> 共同作用、缺一不可

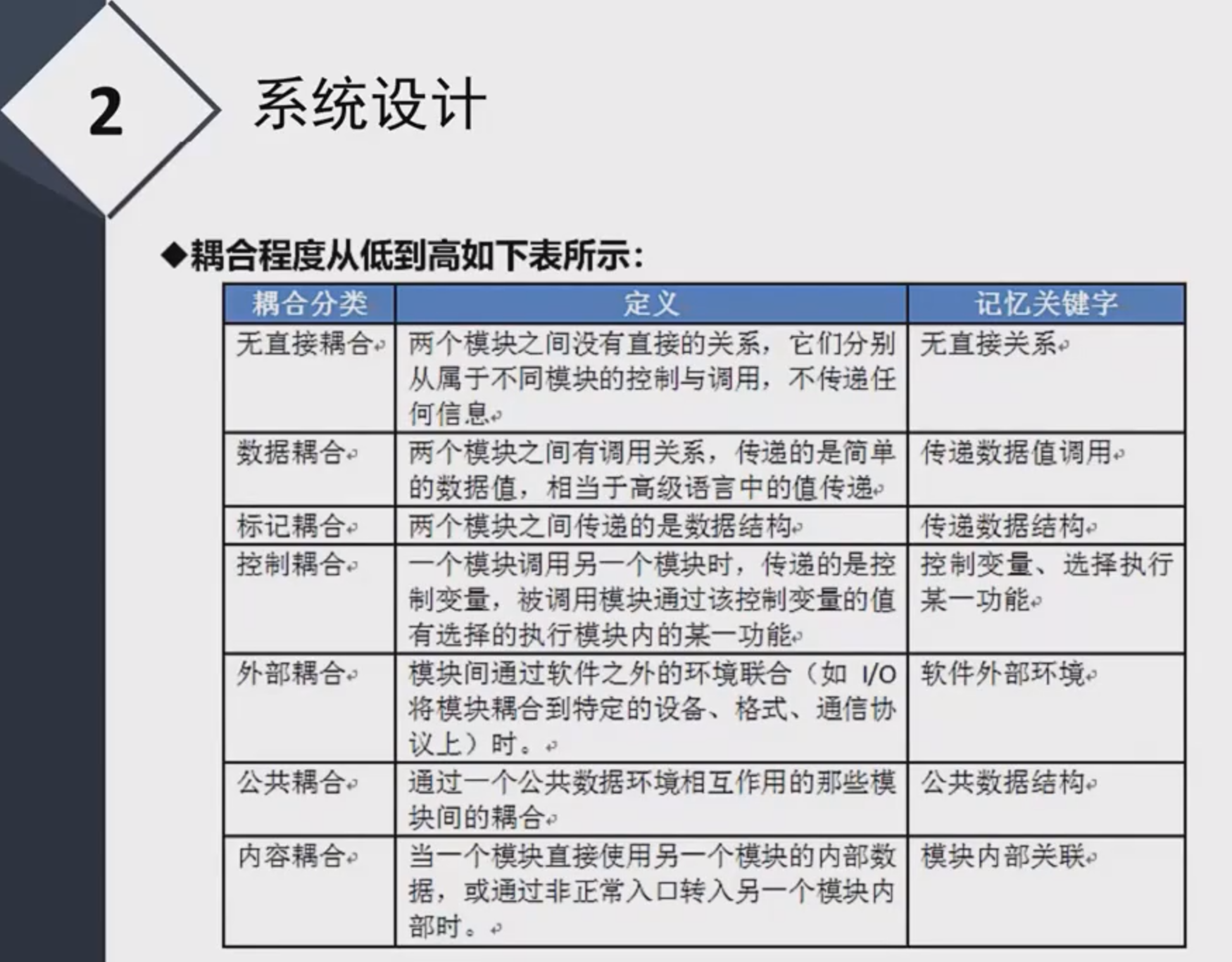

耦合性

耦合程度从低到高：

• 无直接耦合 --> 无直接关系
• 数据耦合 --> 传递数据值调用
• 标记耦合 --> 传递数据结构
• 控制耦合 --> 控制变量、选择执行某一功能
• 外部耦合 --> 软件外部环境
• 公共耦合 --> 公共数据结构
• 内容耦合 --> 模块内部关联

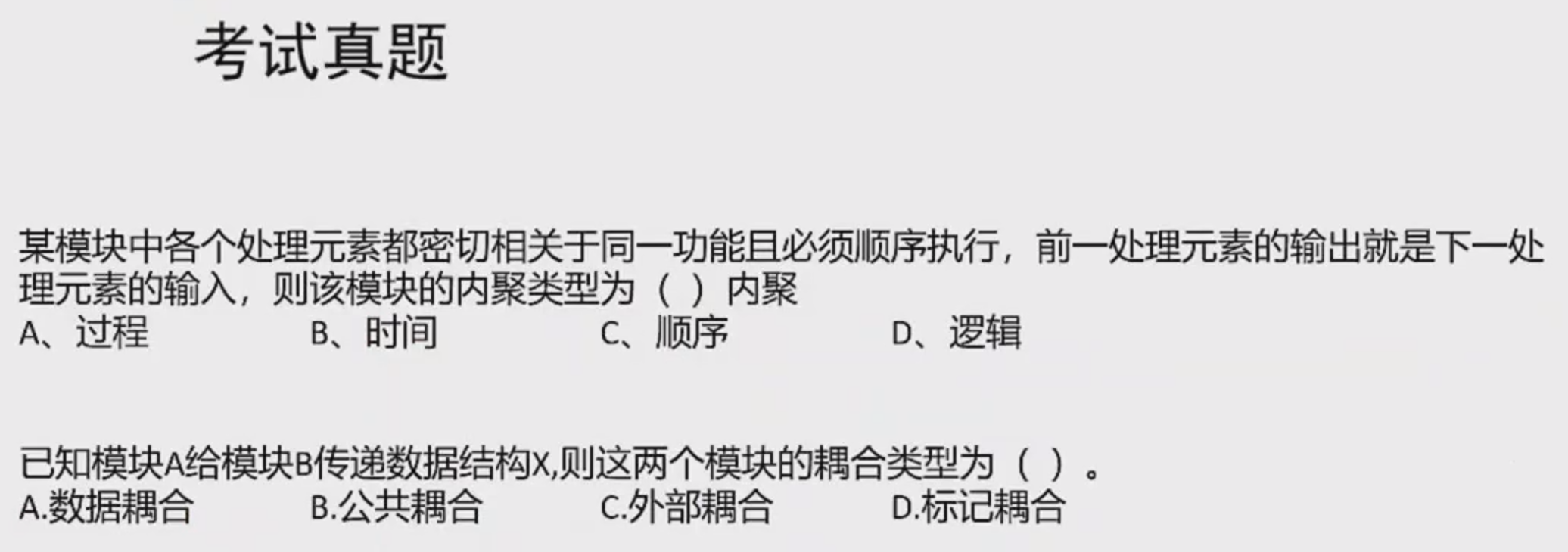

💯考试真题

第一题

答案：C

顺序内聚 --> 顺序执行、输入为输出

第二题

答案：D

标记耦合 --> 传递数据结构

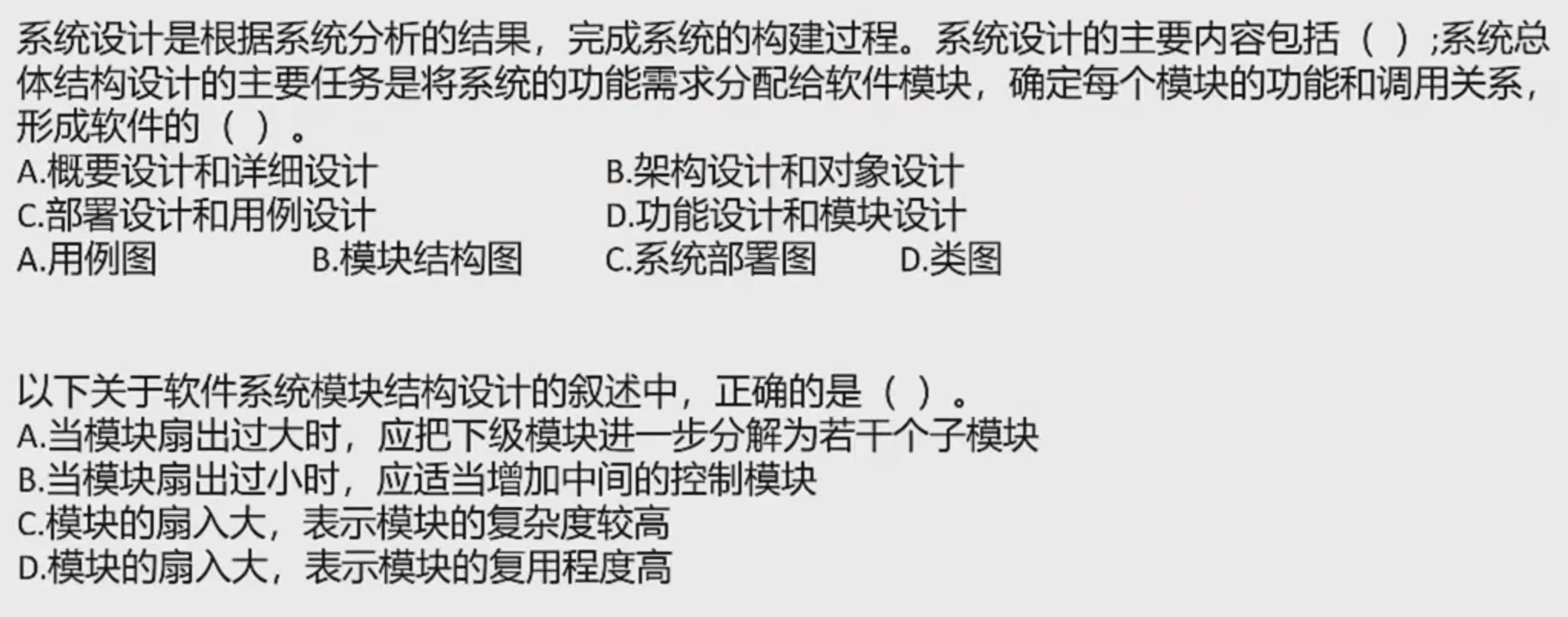

第三题

答案：A B

第四题

答案：D

扇出（Fan-out）指的是一个模块直接调用的下级模块的数量。

扇入（Fan-in）指的是有多少个上级模块调用它。

1. 选项A错误：
   模块扇出（Fan-out）过大时，正确的处理方式是将当前模块分解为多个中间模块，而非分解下级模块。分解下级模块反而可能增加当前模块的扇出，导致复杂度进一步上升。
2. 选项B错误：
   模块扇出过小通常无需特殊处理，或可通过合并模块优化结构。增加中间控制模块会导致层次冗余，反而降低设计效率。
3. 选项C错误：
   模块的扇入（Fan-in）大仅表示该模块被多个上级模块调用，与模块自身的复杂度无直接关联。复杂度取决于模块内部逻辑的规模与耦合度。
4. 选项D正确：
   高扇入直接反映模块的复用程度。多个上级模块调用同一模块，说明其功能通用性强，复用价值高，符合模块化设计原则。

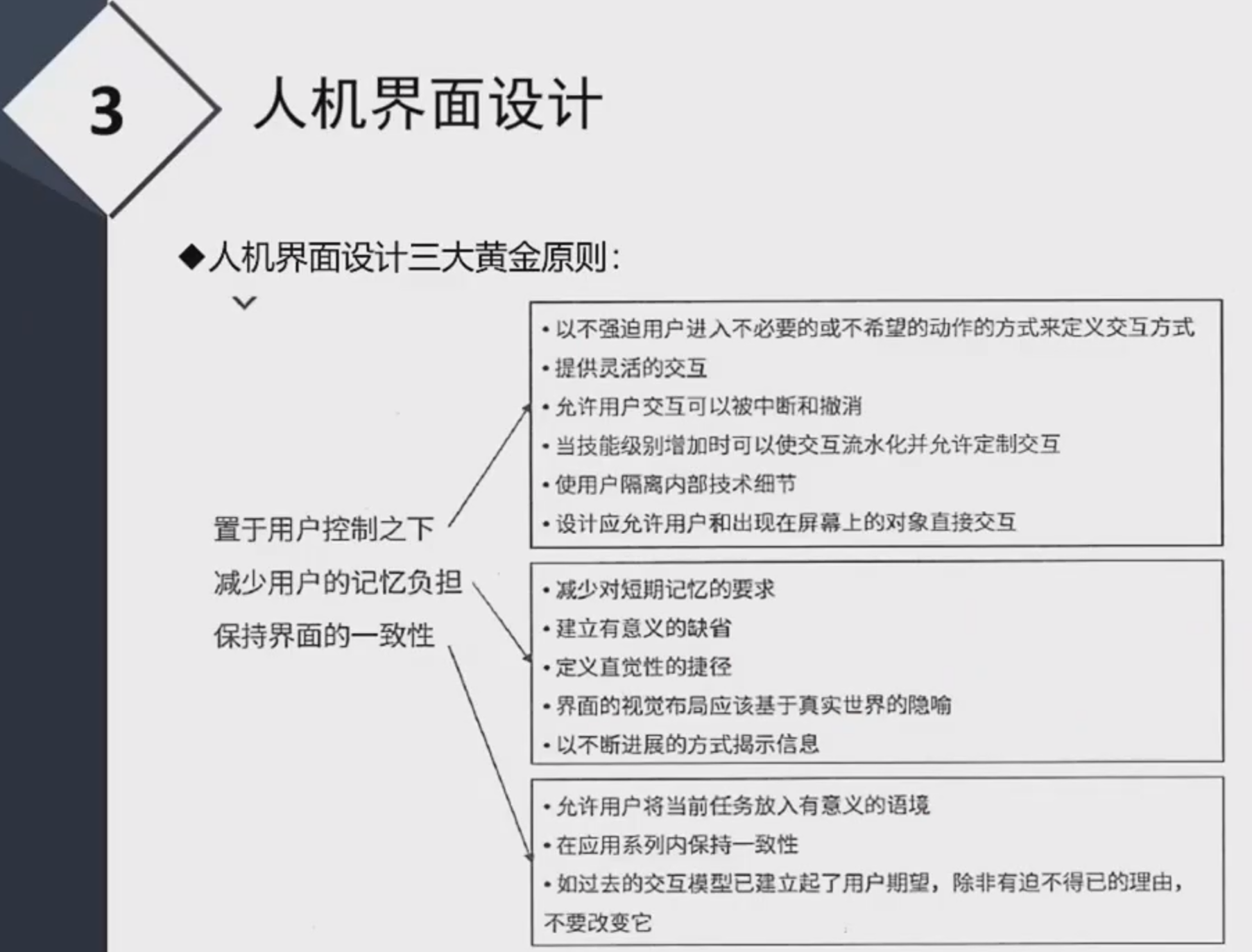

3、人机界面设计

三大黄金原则

• 置于用户控制之下
• 减少用户的记忆负担
• 保持界面的一致性
