基于手势识别的虚拟拖拽系统

github

项目简介

这是一个基于计算机视觉的虚拟拖拽系统，通过 MediaPipe 手势识别技术，实现了对虚拟图形的直观操控。用户可以通过自然的手势来拖拽、缩放和旋转屏幕上的虚拟图形，就像在现实世界中操作物体一样。

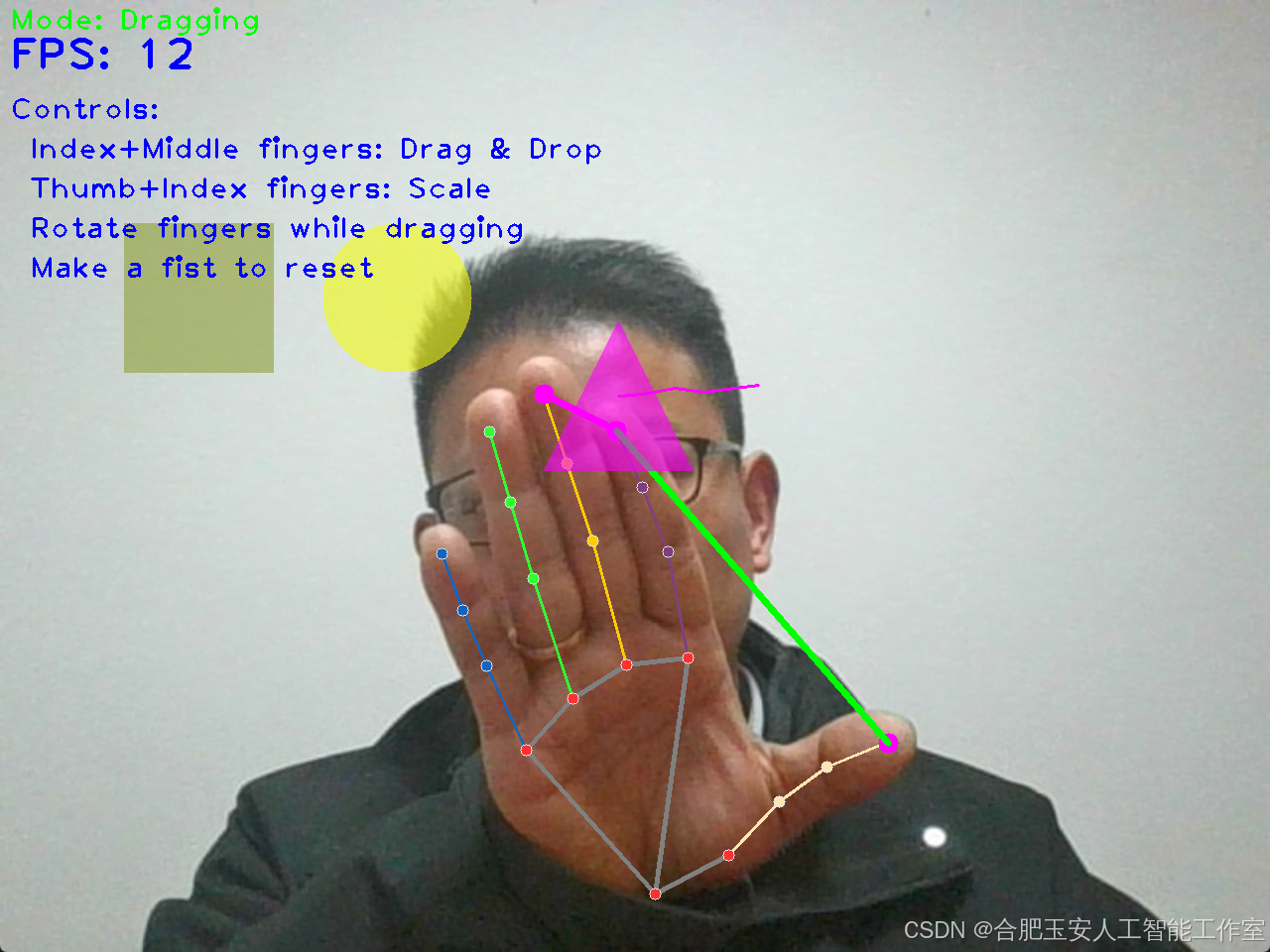

在这里插入图片描述

核心功能

1. 多形状支持

矩形：可旋转的基础图形，支持任意角度旋转
圆形：完美圆形，支持无级缩放
三角形：使用面积法实现精确的碰撞检测

2. 手势控制

拖拽：使用食指和中指进行精确定位和移动
缩放：通过大拇指和食指的捏合动作自然地调整大小
旋转：在拖拽过程中旋转手指即可旋转图形
复位：握拳手势可以将所有图形恢复到初始状态

3. 视觉反馈

实时状态显示（拖拽/缩放/空闲）
FPS 计数器
操作指引
图形轨迹特效

技术实现

1. 手势识别系统

使用 MediaPipe 框架进行实时手部关键点检测，通过分析关键点的相对位置来识别不同的手势：

def _process_landmarks(self, hand_landmarks, resize_w: int, resize_h: int):# 获取手指关键点wrist = (landmark_list[0][1], landmark_list[0][2])          # 手腕thumb_tip = (landmark_list[4][1], landmark_list[4][2])      # 大拇指尖index_tip = (landmark_list[8][1], landmark_list[8][2])      # 食指尖middle_tip = (landmark_list[12][1], landmark_list[12][2])   # 中指尖palm_center = (landmark_list[9][1], landmark_list[9][2])    # 手掌中心# 计算手势参数drag_distance = math.hypot(middle_tip[0] - index_tip[0], middle_tip[1] - index_tip[1])scale_distance = math.hypot(index_tip[0] - thumb_tip[0], index_tip[1] - thumb_tip[1])angle = math.degrees(math.atan2(middle_tip[1] - index_tip[1], middle_tip[0] - index_tip[0]))

2. 碰撞检测系统

为不同形状实现了专门的碰撞检测算法：

圆形：使用点到圆心距离判定

if self.shape_type == ShapeType.CIRCLE:return math.hypot(point_x - self.x, point_y - self.y) <= self.size * self.scale / 2

矩形：考虑旋转角度的矩形碰撞检测

elif self.shape_type == ShapeType.RECTANGLE:# 计算旋转后的矩形顶点half_size = int(self.size * self.scale / 2)points = np.array([[-half_size, -half_size],[half_size, -half_size],[half_size, half_size],[-half_size, half_size]], dtype=np.float32)# 应用旋转变换angle = math.radians(self.rotation)rotation_matrix = np.array([[math.cos(angle), -math.sin(angle)],[math.sin(angle), math.cos(angle)]])points = np.dot(points, rotation_matrix)

三角形：使用面积法进行精确判定

elif self.shape_type == ShapeType.TRIANGLE:half_size = int(self.size * self.scale / 2)# 三角形的三个顶点top = (self.x, self.y - half_size)bottom_left = (self.x - half_size, self.y + half_size)bottom_right = (self.x + half_size, self.y + half_size)# 使用面积法判断点是否在三角形内def area(x1, y1, x2, y2, x3, y3):return abs((x1 * (y2 - y3) + x2 * (y3 - y1) + x3 * (y1 - y2)) / 2.0)# 计算三角形总面积和子三角形面积A = area(top[0], top[1], bottom_left[0], bottom_left[1], bottom_right[0], bottom_right[1])A1 = area(point_x, point_y, bottom_left[0], bottom_left[1], bottom_right[0], bottom_right[1])A2 = area(top[0], top[1], point_x, point_y, bottom_right[0], bottom_right[1])A3 = area(top[0], top[1], bottom_left[0], bottom_left[1], point_x, point_y)

3. 图形变换系统

位置更新与轨迹记录

def update_position(self, x: int, y: int):self.trail.append((self.x, self.y))if len(self.trail) > Config.TRAIL_LENGTH:self.trail.pop(0)self.x = xself.y = y

旋转控制

def update_rotation(self, angle: float):self.rotation += angle * Config.ROTATION_SCALEself.rotation = self.rotation % 360

缩放控制

def update_scale(self, scale_factor: float):new_scale = self.scale + scale_factor * Config.SCALE_FACTORself.scale = max(Config.MIN_SCALE, min(Config.MAX_SCALE, new_scale))

4. 状态管理系统

使用 ShapeManager 类统一管理所有图形状态：

class ShapeManager:def __init__(self):self.shapes: List[Shape] = []self.active_index: int = -1self.drag_active: bool = Falseself.last_distance: float = 0self.last_angle: float = 0self.offset_x: float = 0self.offset_y: float = 0

关键状态处理：

拖拽状态

if drag_distance < self.config.DRAG_DISTANCE_THRESHOLD:shapeManager.drag_active = TrueshapeManager.set_offset(drag_center[0], drag_center[1])

缩放状态

if scale_distance < Config.SCALE_THRESHOLD:scaling_mode = TrueshapeManager.last_distance = scale_distance

复位状态

if is_fist:shapeManager.reset_all_shapes()scaling_mode = False

5. 视觉反馈系统

图形绘制

def draw(self, image: np.ndarray, is_active: bool = False) -> np.ndarray:overlay = image.copy()color = (255, 0, 255) if is_active else self.color# 绘制轨迹if len(self.trail) > 1:for i in range(len(self.trail) - 1):alpha = (i + 1) / len(self.trail) * 0.5cv2.line(overlay, self.trail[i], self.trail[i + 1], color, 2)image = cv2.addWeighted(overlay, alpha, image, 1 - alpha, 0)

状态显示

# 显示状态
mode_text = "Scaling" if scaling_mode else "Dragging" if shapeManager.drag_active else "None"
cv2.putText(self.image, f"Mode: {mode_text}", (10, 30),cv2.FONT_HERSHEY_PLAIN, 2, (0, 255, 0), 2)# 显示FPS
cv2.putText(self.image, f"FPS: {int(fps)}", (10, 70),cv2.FONT_HERSHEY_PLAIN, 3, (255, 0, 0), 3)
