一、Linux远程终端登录、图形桌面访问、 X图形窗口访问和FTP文件传输操作
1.1 桥接模式
将虚拟机Ubuntu系统的网络连接设置为“桥接模式”，并配置Ubuntu的IP、网关参数，保证其他同学的win10系统能够ping通你的Ubuntu；在Ubuntu和树莓派上分别用 sudo adduser添加2个用户名classmate1，、classmate2，密码均为123456；

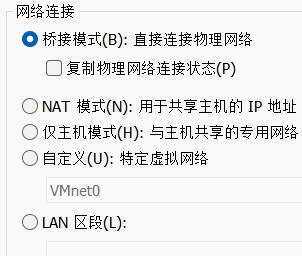

（1）设置桥接模式

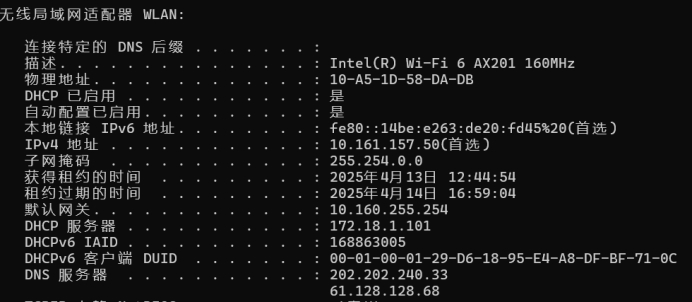

Win10主机的网络查看：ipconfig

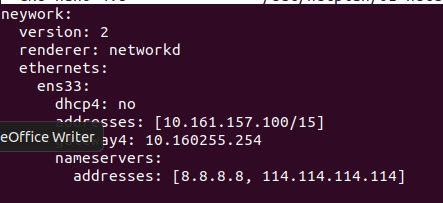

（2）配置Ubantu的网络参数：使用静态ip配置
sudo nano /etc/netplan/01-netcfg.yaml
保存文件并运行以下命令应用配置：

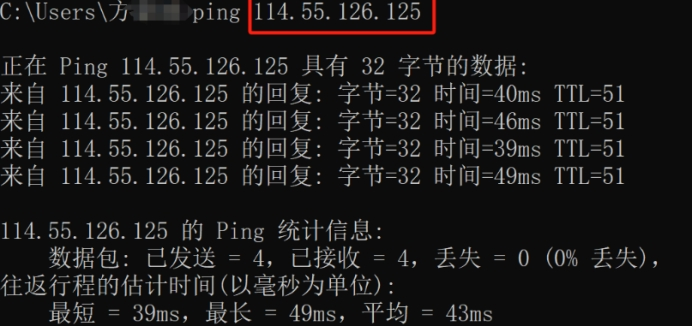

使用另一台电脑使用ping命令观察是否成功：

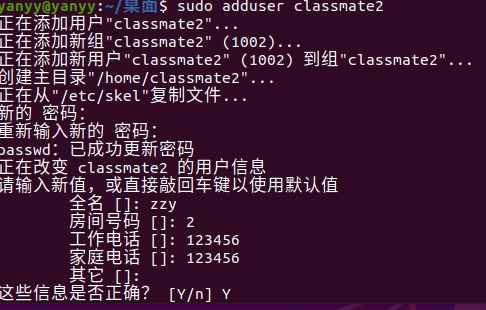

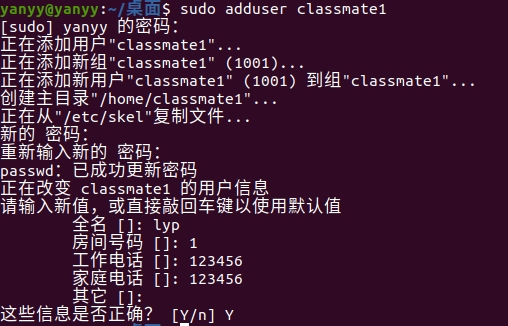

（3）添加用户
（4）安装ssh服务
sudo apt update sudo apt install openssh-server sudo systemctl enable ssh sudo systemctl start ssh
1.2 putty远程登录Ubuntu
让同学使用创建账号在win10下用putty或xshell等远程登录你的Ubunt系统（注意要打开SSH服务）；
这里我们使用Putty连接虚拟机
（1）打开Putty输入自己的虚拟机的IP地址，port选为22。随后点击Open进行访问。
（2）进入终端，使用我们创建的账号进入虚拟机
1.3 win10远程登录并上传下载文件
让同学在win10下用 ftp或xshel等软件l远程登录你的Ubunt系统，上传和下载文件（注意要打开SSH服务）；

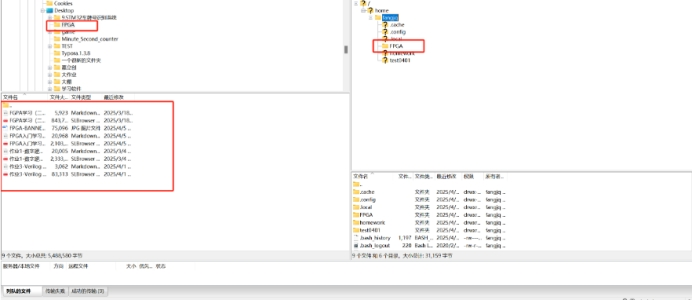

我们使用FileZilla
输入完主机、用户名、密码、端口号等信息之后，连接，随后在左侧选择要上传的文件夹即可
1.4 X server仿真软件安装
在客户端windows下安装X server仿真软件（这里我们使用免费软件 Xming）， 以及终端软件，这次实验采用 putty。
安装好之后打开让它在后台运行。
（1）打开PuTTY，进入Connection→SSH→Auth→X11 forwarding并勾选，然后使用classmate1访问虚拟机
（2）输入指令连接windows系统：
set DISPLAY=xxx.xxx.xxx.xxx:0
（3）输入命令打开windows下载的Xing：
gedic
（4）打开火狐浏览器：
1.5 树莓派在putty上的远程登录
1.Putty的下载与安装

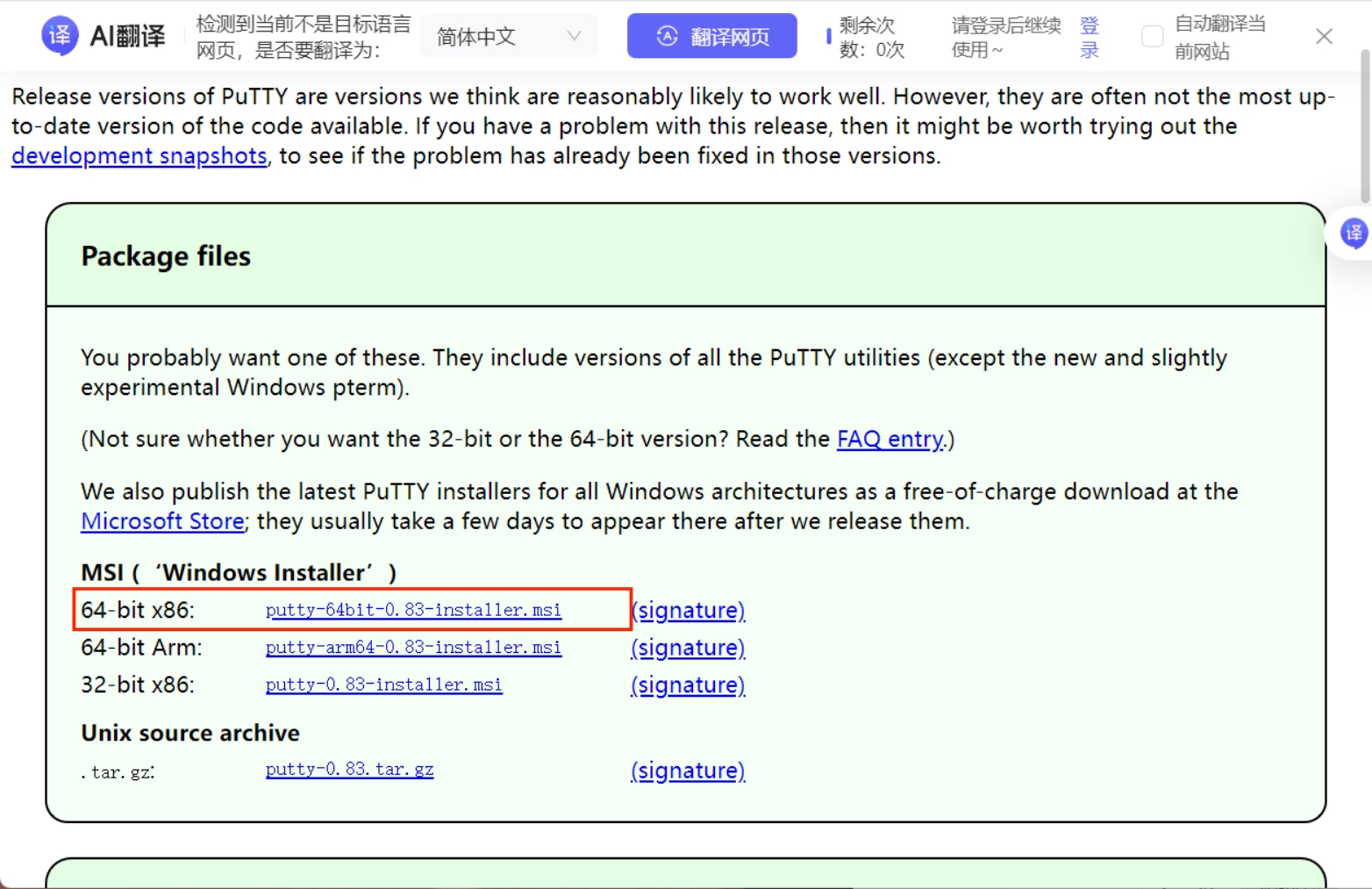

进入Putty官网下载：Download PuTTY: latest release (0.83)
双击安装文件，自定义安装路径，然后一直NExt到安装完成，点击finish

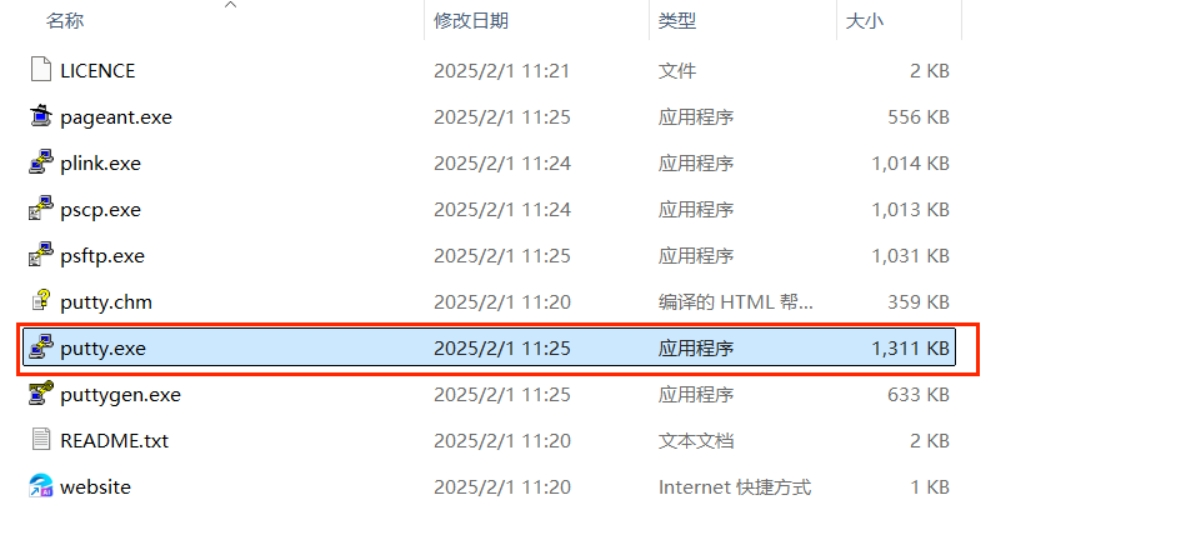

双击Putty图标文件，进入主界面
2.树莓派的远程登录
关于树莓派环境的配置,和如何创建多个用户，可以看我之前写的这个博客:
安装树莓派3B+环境-CSDN博客
接下来我们在另一台同子网下的主机进行对应操作。

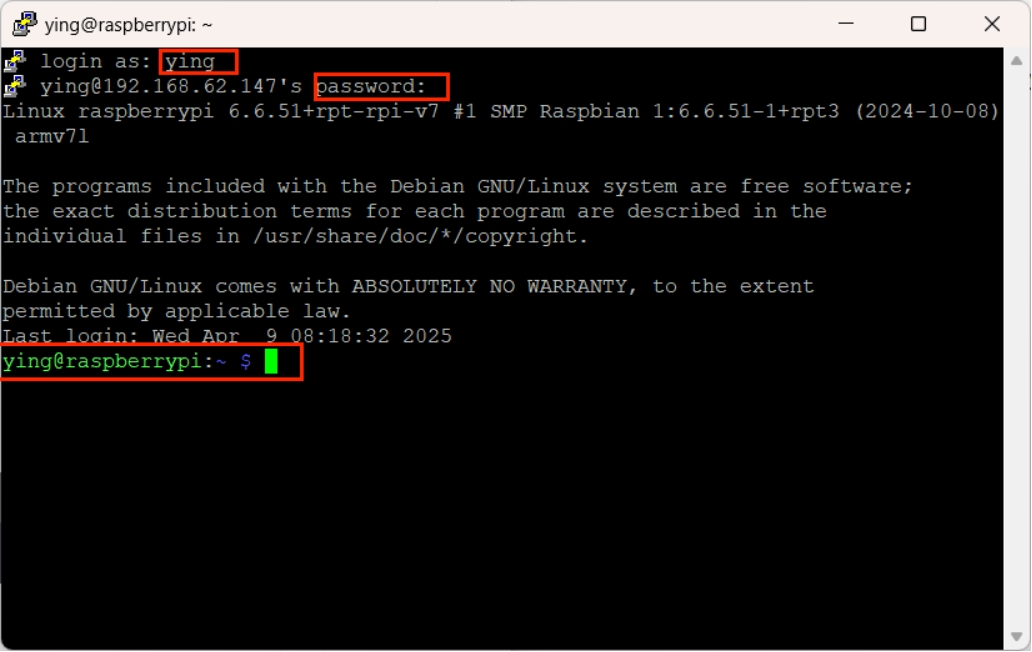

在框中对应输入树莓派的IP地址，（注意选择SSH服务），点击Open连接，若跳出下图界面，选择Accept，输入用户名和密码。
1.6 使用ftp远程登录并实现文件上传下载
在电脑命令行中使用ssh命令登录树莓派
1.vsftpd的下载

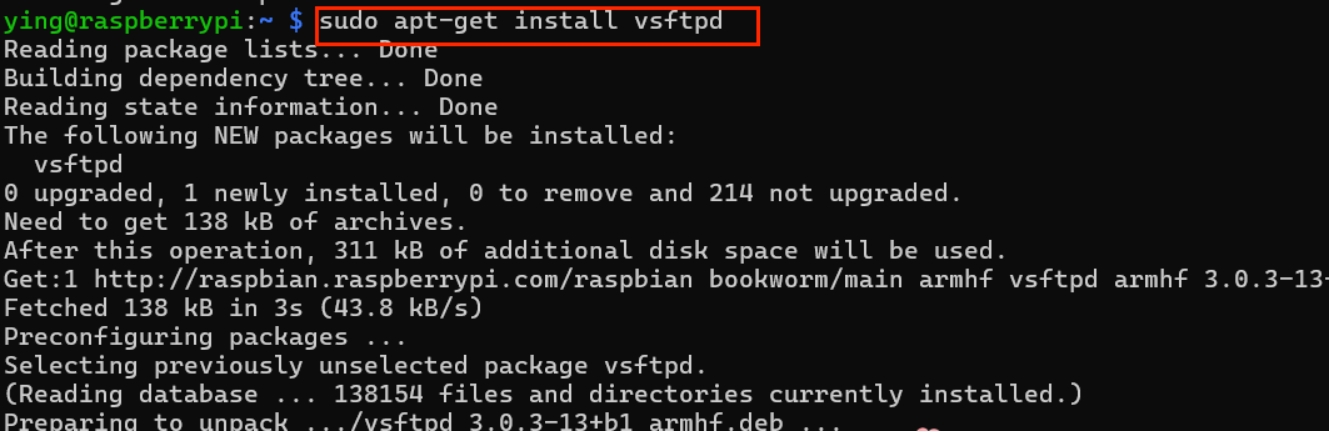

输入以下命令下载vsftpd：sudo apt-get install vsftpd
2.修改配置文件

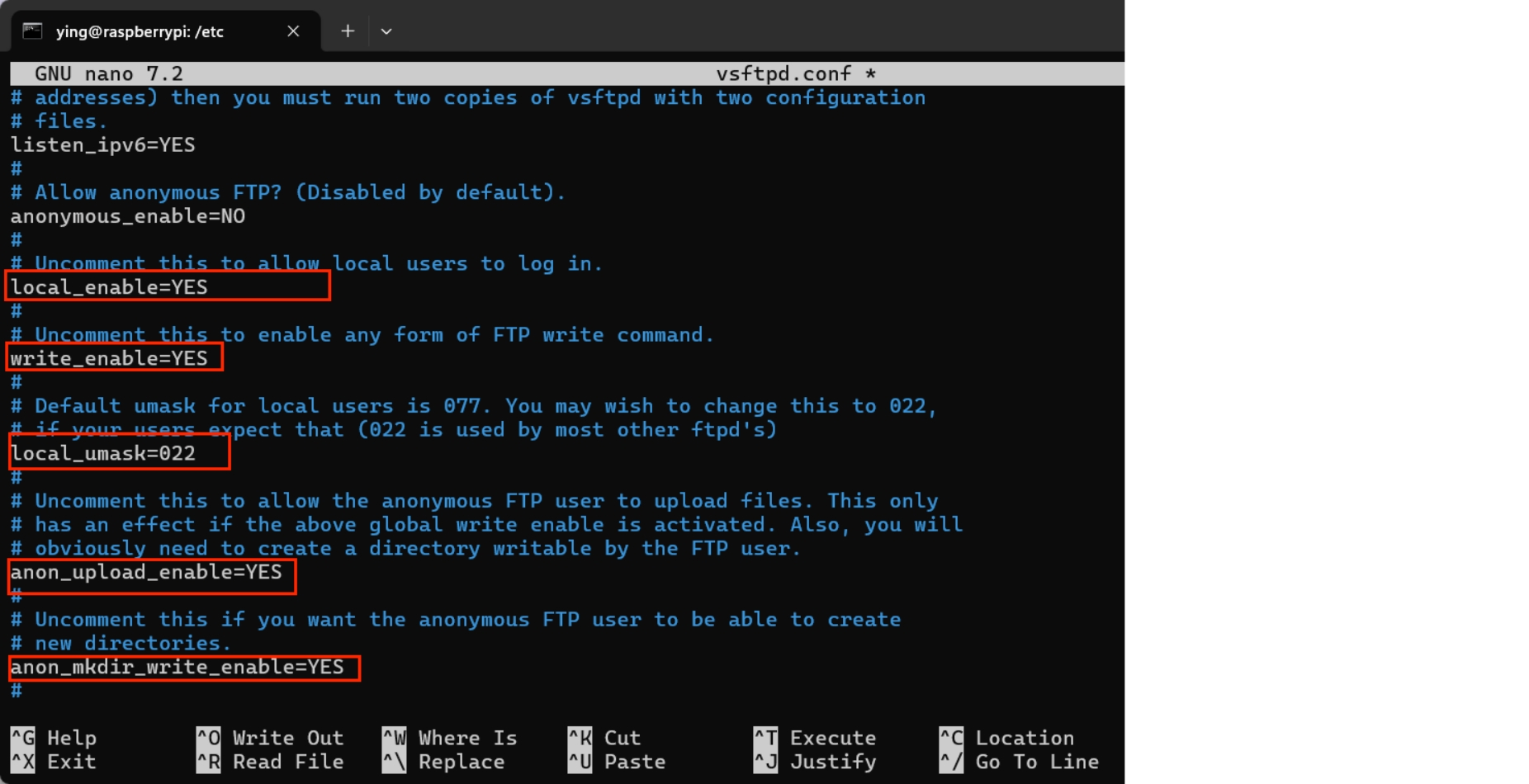

输入以下命令进入文件vsftpd.v并对应将图片中圈出的语句前的#删掉
cd /etc/
sudo nano vsftpd.conf
3.重新启动服务
sudo service vsftpd restart4.ftp远程登录树莓派
打开cmd命令行

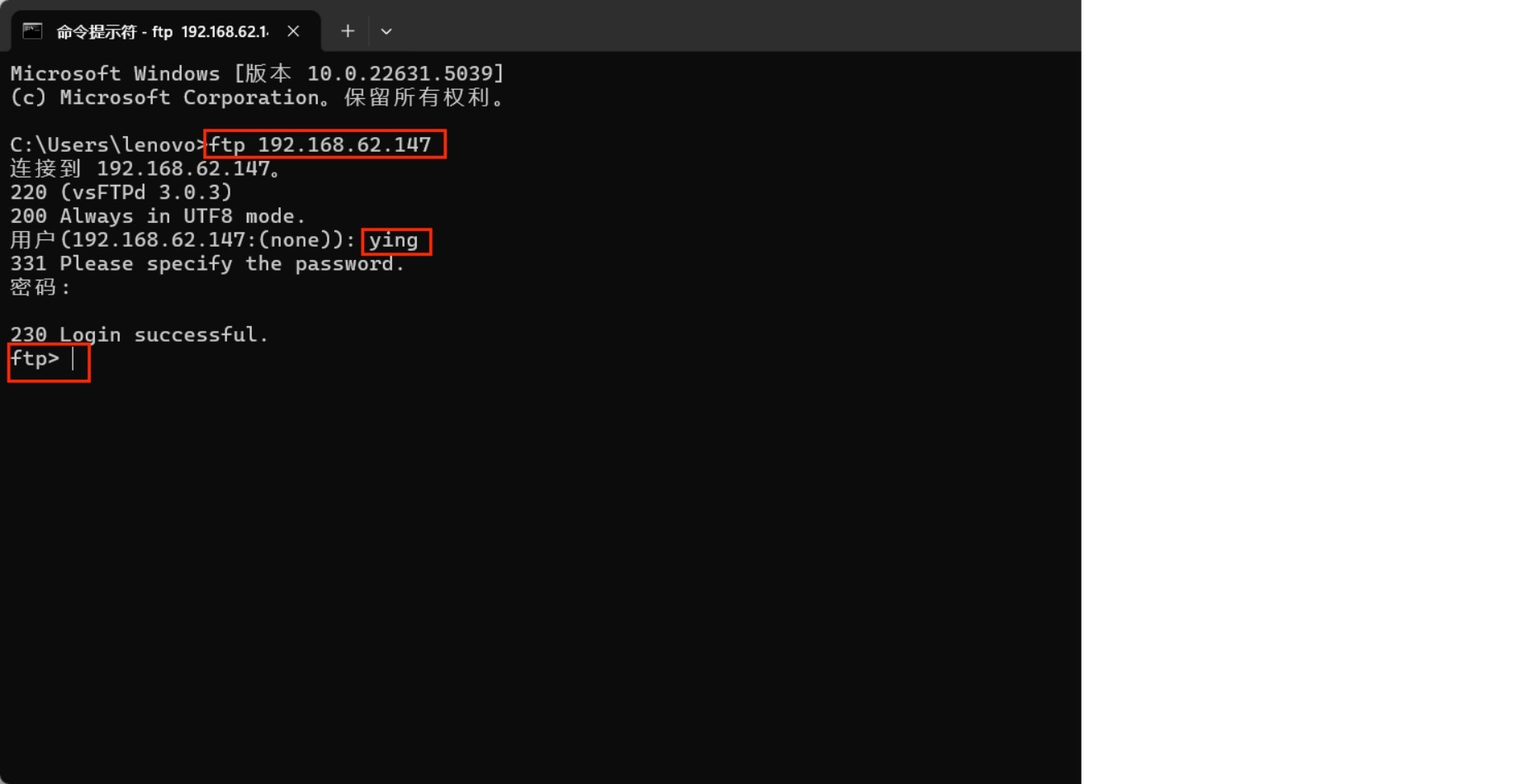

输入ftp <树莓派的IP地址>然后对应输入用户名和密码进行登录
4.文件上传

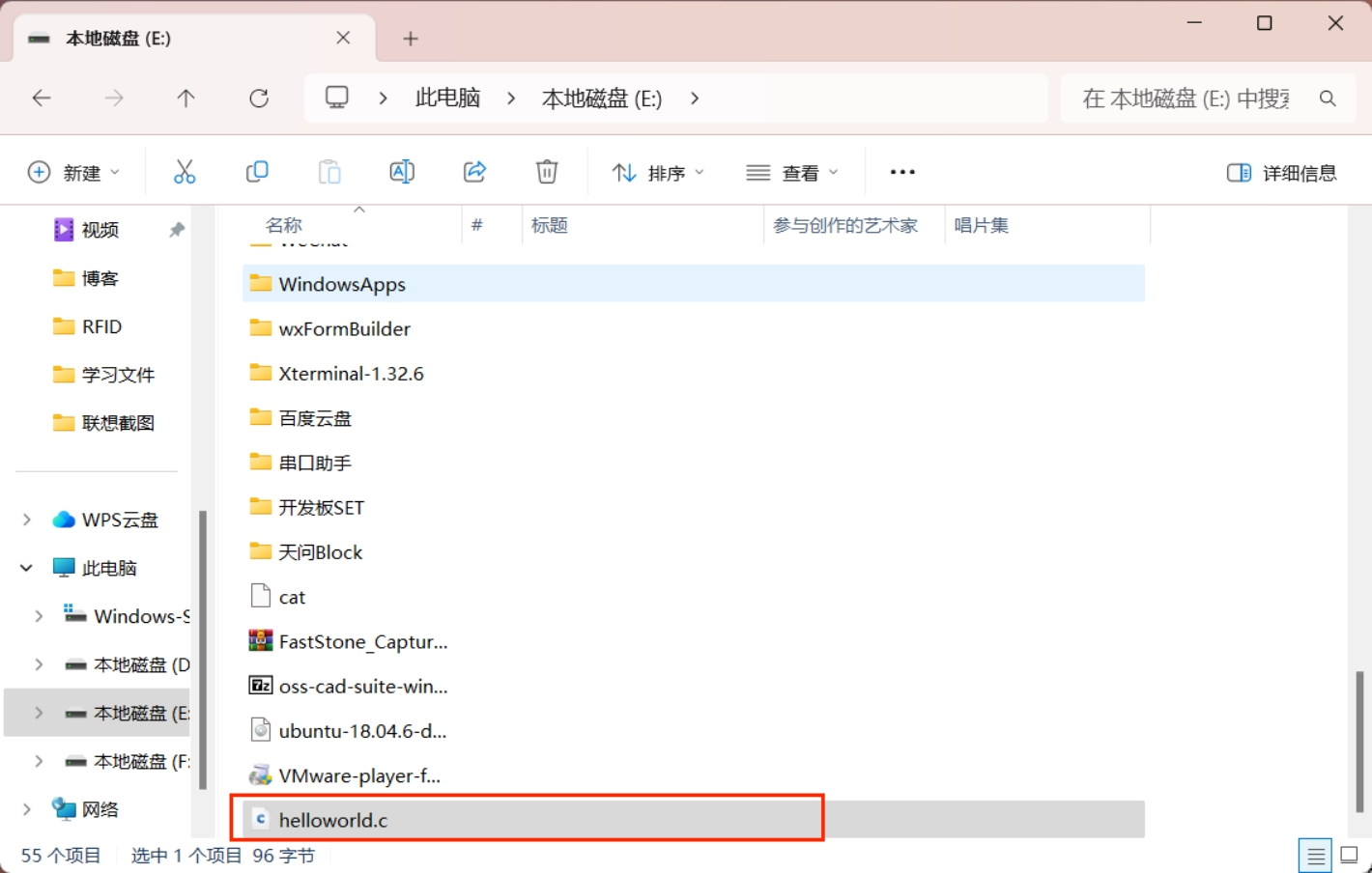

首先我们在电脑中找到我们要上传的文件路径

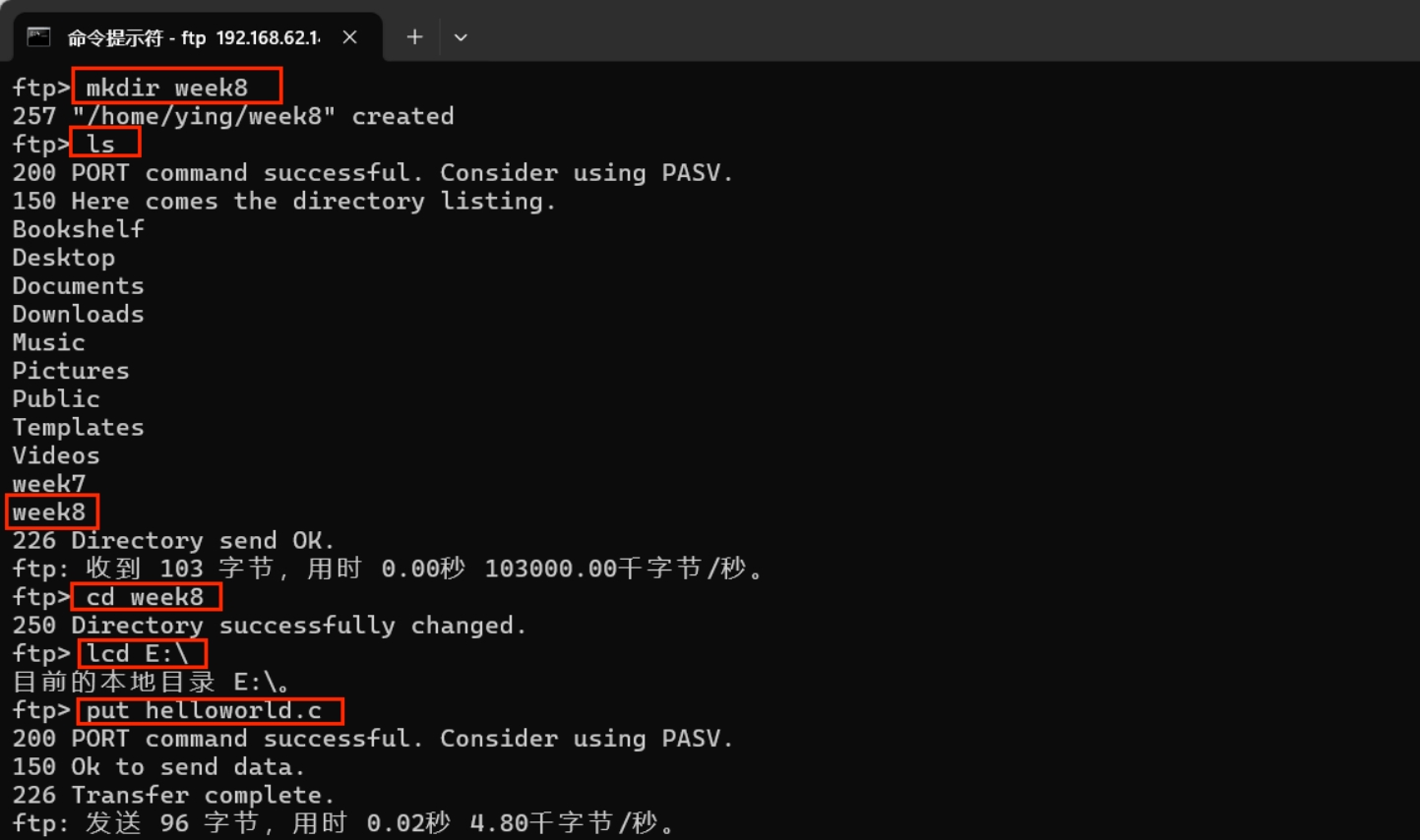

然后我们在命令行中写入下面代码
mkdir week8 //新建文件夹，用于存放待会上传的文件
ls //查看所有文件夹，可以看见我们新创建的week8
cd week8 //打开week8文件夹
lcd E:\ //进入本地目录中，LCD 后面跟自己文件所在的目录
put helloworld.c //将helloworld.c文件上传至该文件夹中

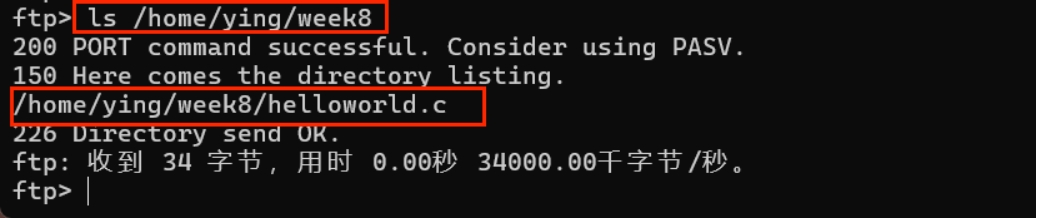

通过ls命令我们可以查看该文件是否上传成功
可以看到文件已经成功上传。
5.文件下载

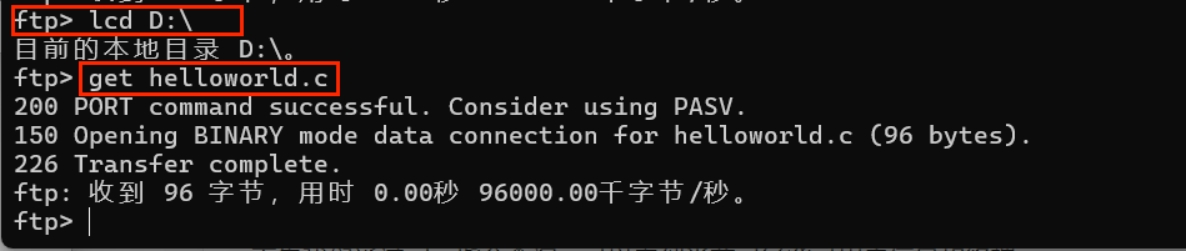

输入下面命令
lcd D:\ //进入本地目录D盘
get helloworld.c //下载helloworldworld.c文件，多个文件下载使用mget

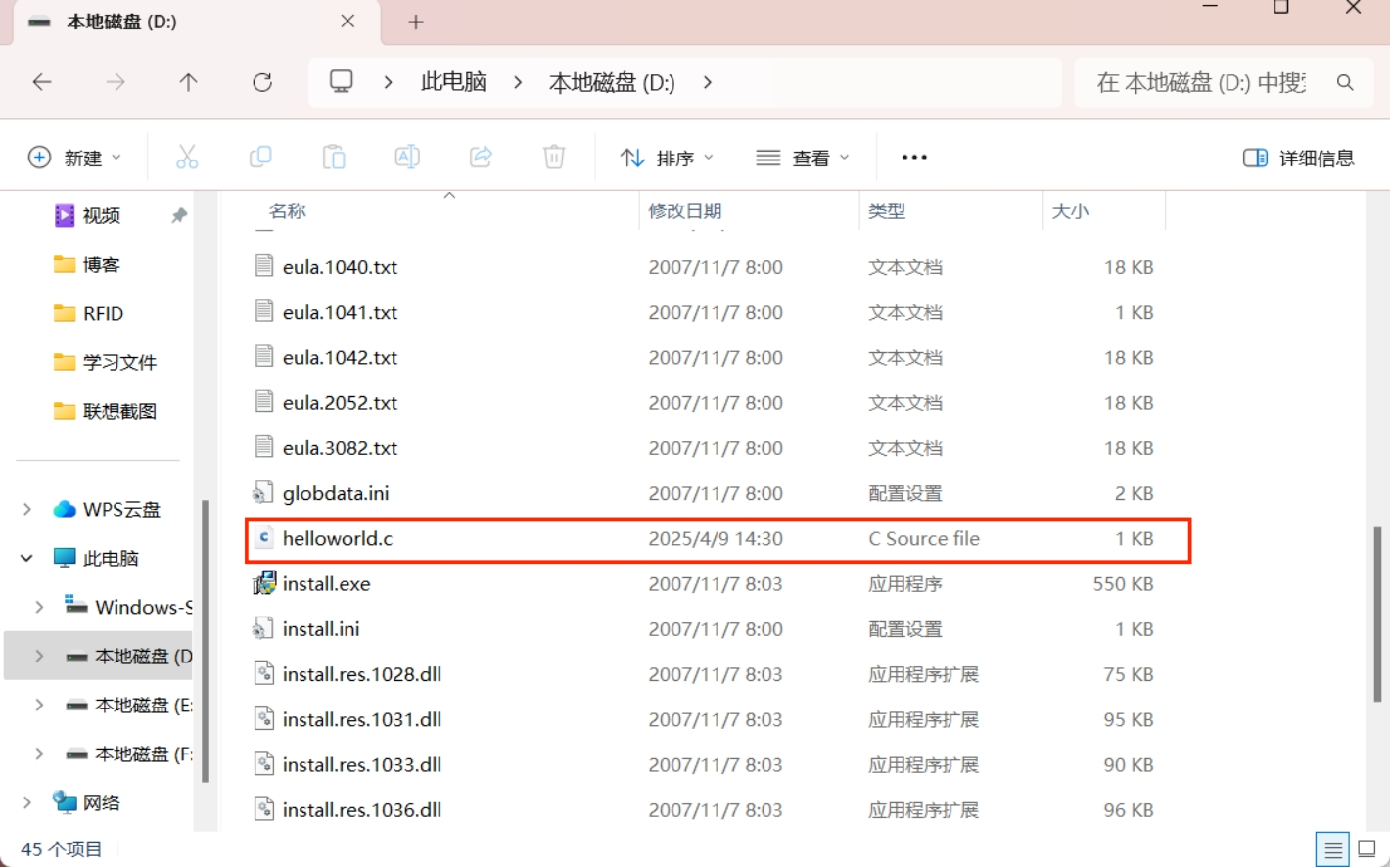

我们可以在D盘中找到该文件
1.7 Linux下的图形界面软件使用（Xming、Putty）
1.7.1 Xming下载与安装

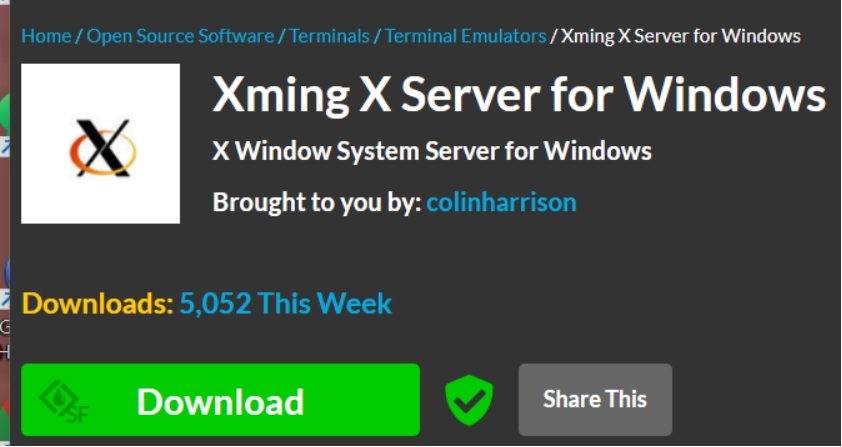

Xming官网下载地址：https://sourceforge.net/projects/xming/

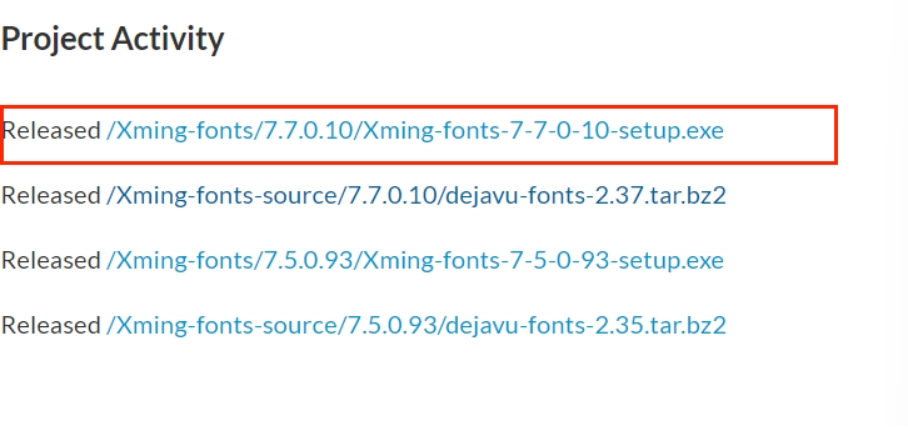

分别下载Xming和其字体包
自行选择对应的目录安装，确保选中"Xming Font Server"，我直接默认配置安装的。
1.7.2 Xming和Putty配置
1.Xming的配置

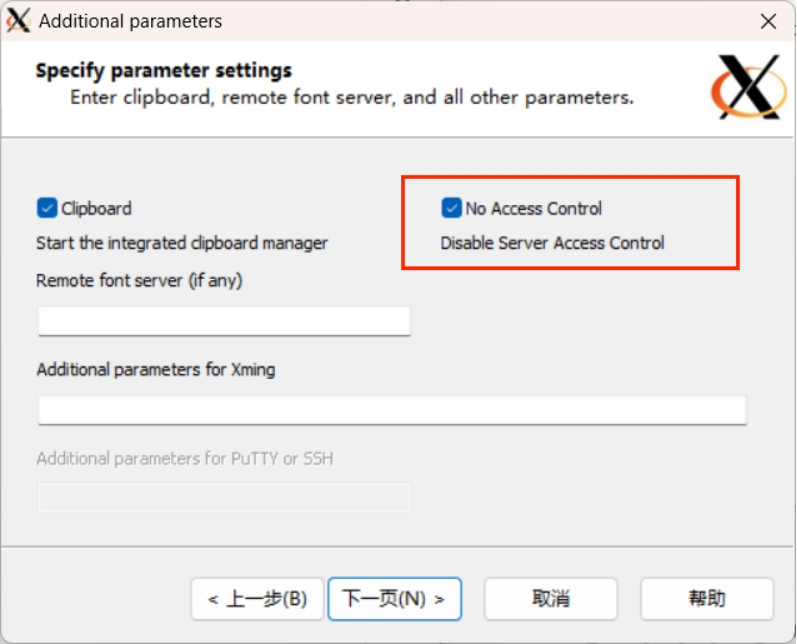

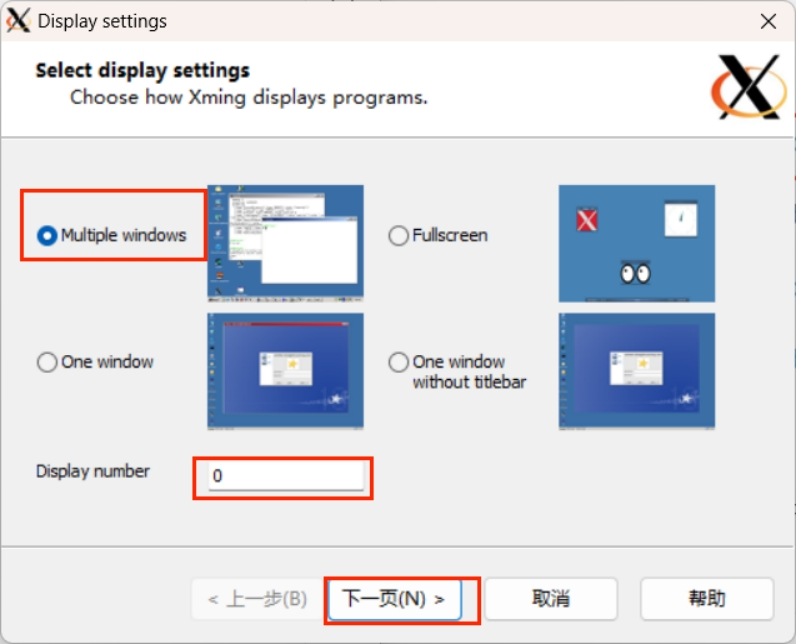

打开XLaunch出现如下界面，选择"Multiple windows"，Display number设为0，勾选"No Access Control"，其他保持默认

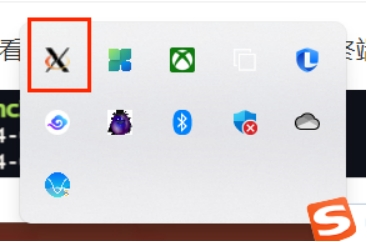

完成后可看见Xming在后台运行
2.Putty配置
（1）打开PuTTY，在Session中输入：
Host Name: 树莓派/Ubuntu服务器的IP地址，Port: 22（默认SSH端口）

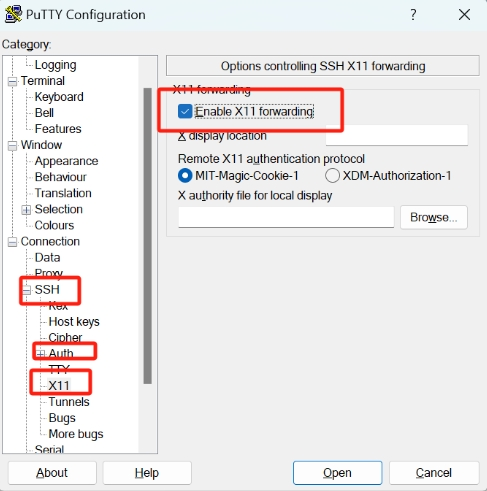

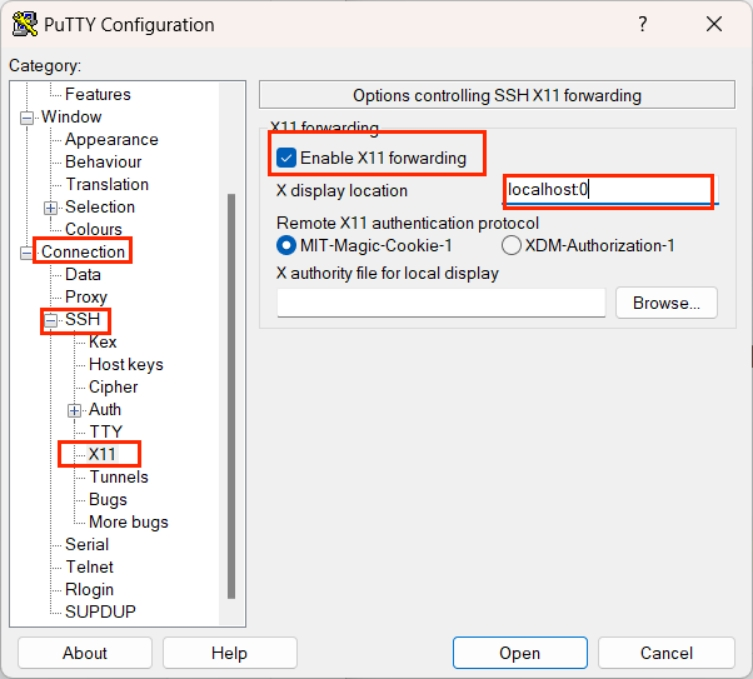

（2）配置X11转发：
Connection > SSH > X11，勾选"Enable X11 forwarding"，X display location设为"localhost:0"
点击Open建立连接，输入用户名和密码登录
如果正确配置了PuTTY的X11转发，不需要手动设置DISPLAY变量。SSH连接会自动设置正确的DISPLAY环境变量

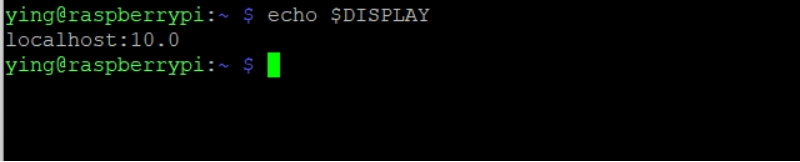

可以通过以下命令验证：
echo $DISPLAY
若没有，可以通过以下命令进行DISPLAY环境配置
set DISPLAY=<电脑IP地址>:03.测试图形程序

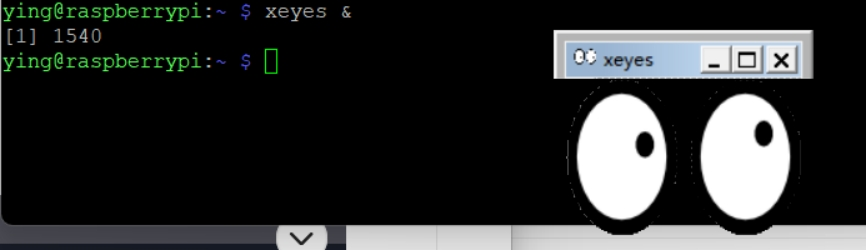

输入以下命令进行测试：
# 测试简单图形程序
xeyes
1.7.3 通过Putty进行图像界面软件的运行
1.图形界面文件的打开
首先通过VNC远程登录到树莓派系统桌面
由于博主之前已经配置好桌面系统环境，这里就不赘述了，没下载VNC的可以看这个博客：树莓派3b:环境配置，VNC远程控制并进行简单代码运行_树莓派vnc-CSDN博客
输入以下命令打开对应的图形界面
gedit <文件名>若没下载gedit,可以通过下面命令进行下载
sudo apt update
sudo apt install gedit -y

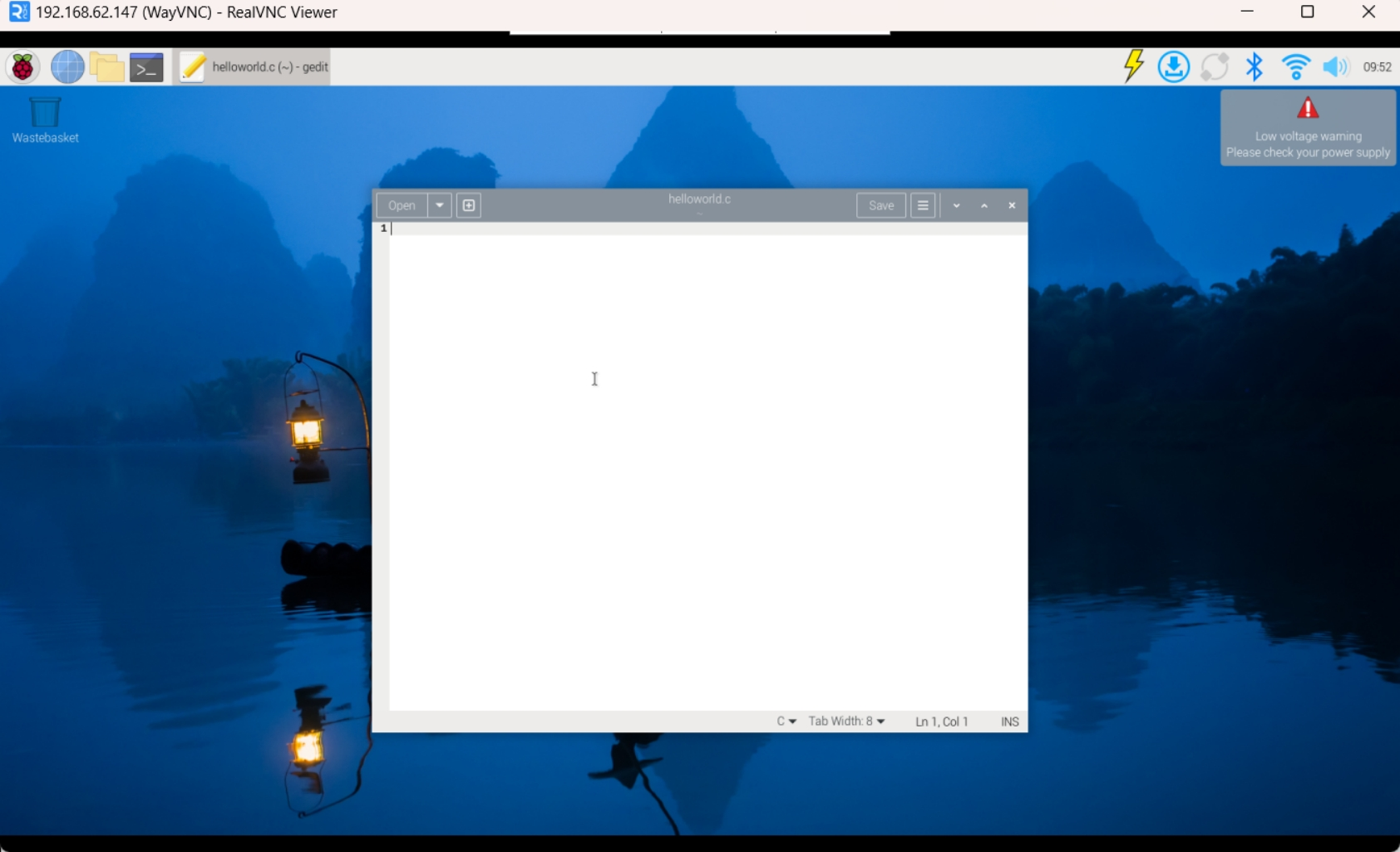

可以在桌面系统看见helloworld.c文件已经被打开
2.图形界面软件的打开
输入以下命令：
firefox若出现以下报错，其为 Firefox 在树莓派上运行时无法检测到 GPU 加速支持，导致图形渲染问题。
我们通过以下命令安装缺失的图形库：

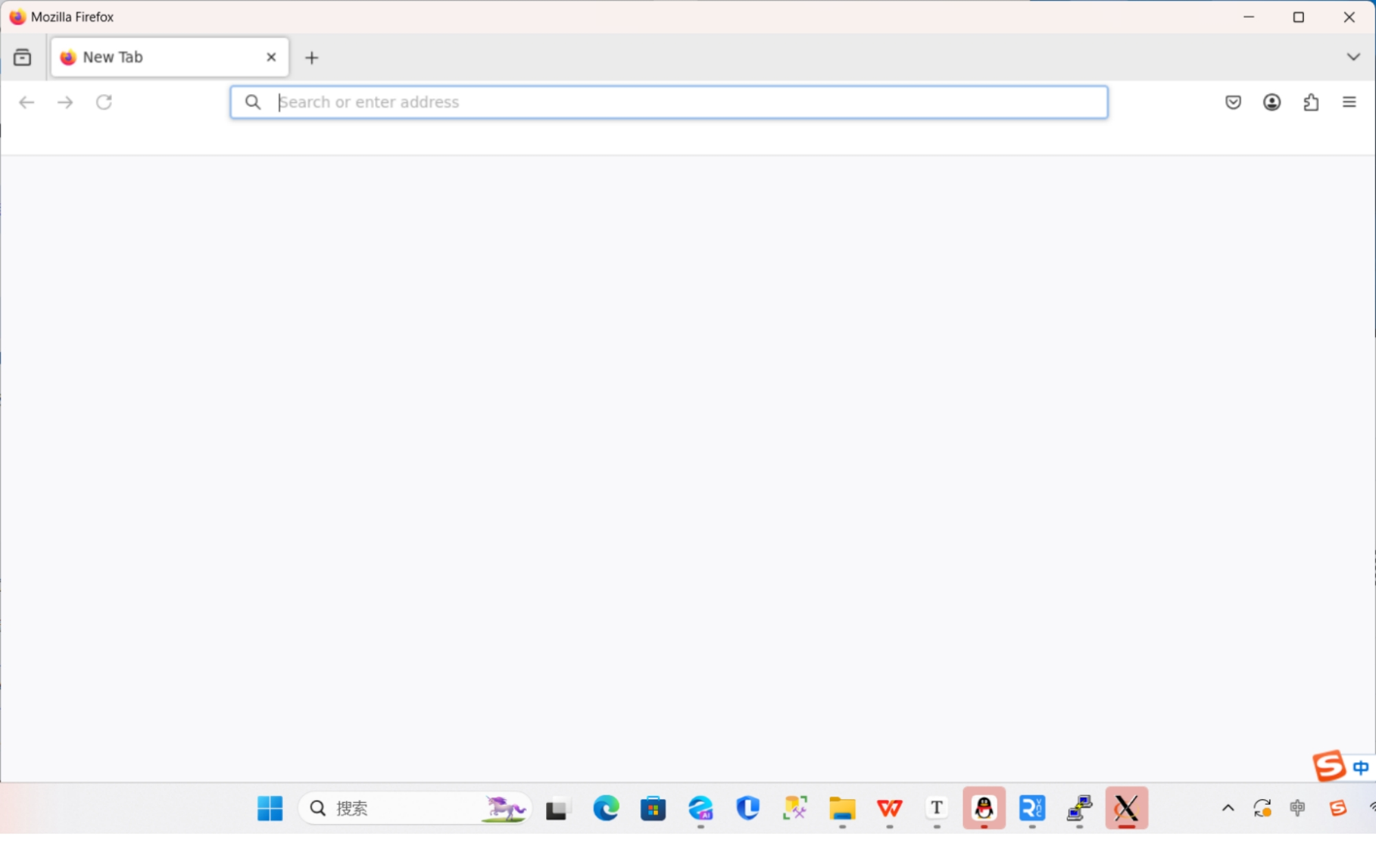

sudo apt install libgl1-mesa-dri libgl1-mesa-glx -y然后我们重新运行Firefox，就可以出现如下界面
总结思考
1、 X窗口协议与远程桌面VNC-viewer协议有什么差异？
X窗口系统（X Window System，简称X11）和VNC（Virtual Network Computing）是两种不同的远程图形界面技术，它们在设计原理、通信方式和使用场景上有显著差异。
（1）基本概念
X窗口协议
设计目标：提供网络透明的图形显示服务，允许应用程序（客户端）在远程运行，而图形界面（服务端）在本地显示。
核心思想：分离应用程序逻辑和图形渲染，支持分布式图形计算。
典型应用：Linux/Unix系统下的图形程序远程运行（如通过SSH -X转发）。
VNC
设计目标：实现完整的远程桌面控制，将远程主机的屏幕画面传输到本地，并允许本地操作。
核心思想：传输屏幕像素变化，实现“所见即所得”的远程操作。
典型应用：跨平台远程桌面管理（如Windows远程协助、服务器维护）。
（2）协议架构
X窗口协议
客户端-服务器模型：
X Server：运行在本地，负责显示图形和接收输入（如键盘、鼠标）。
X Client：运行在远程的应用程序（如Firefox、MATLAB）。
通信方式：传输绘图指令（如“画线”“填充颜色”），而非像素数据。
网络端口：默认端口6000+（如DISPLAY=:0对应6000）。
VNC
服务器-客户端模型：
VNC Server：运行在远程主机，捕获屏幕像素并发送给客户端。
VNC Viewer：运行在本地，接收像素数据并发送输入事件（如鼠标点击）。
通信方式：传输压缩的屏幕像素（类似视频流）。
协议：基于RFB（Remote Framebuffer Protocol），默认端口5900+。
（3）性能与效率
对比项 X窗口协议 VNC 贷带宽需求 低（传输指令） 高（传输像素，依赖压缩算法） 延迟 低（适合交互式应用） 较高（频繁画面更新时可能卡顿） 适用场景 单个图形应用远程运行 完整桌面远程控制 （4）安全性
对比项 X窗口协议 VNC 原生加密 无（需SSH隧道保护） 支持SSL/TLS加密（如TigerVNC） 认证方式 xauth或IP限制（较弱） 密码/密钥认证 （5）使用场景
X窗口协议的适用场景
在本地显示远程Linux服务器上的图形程序（如通过ssh -X运行Wireshark）。
开发调试分布式图形应用（如科学计算可视化）。
VNC的适用场景
远程控制完整的桌面环境（如Windows远程桌面替代方案）。
跨平台支持（Windows/macOS/Linux均可作为服务端或客户端）。
（6）典型工具
协议 服务端工具 客户端工具
X窗口协议： 内置（Linux/Unix系统） Xming（Windows）、XQuartz（macOS）
VNC ：TigerVNC/RealVNC Server Remmina/VNC Viewer
2、你会发现新建的账号无法使用sudo命令，请问如何解决这个问题？
在 Ubuntu 中，新建的用户无法使用 sudo命令是因为该用户未被添加到 sudo用户组（或 /etc/sudoers 文件中未授权）。我们可以通过root账户操作：
切换到root用户：
su - root或
sudo - i将新用户添加到sudo组：
usermod -aG sudo 新用户名验证是否生效：
groups 新用户名
二、阿里云服务器运行Talk程序
在阿里云服务器上使用XTerminal登录后，可以运行各种命令来管理服务器或与服务器上的其他用户进行交互。
2.1 在阿里云服务器上登录后，运行talk程序与其他用户进行文字聊天

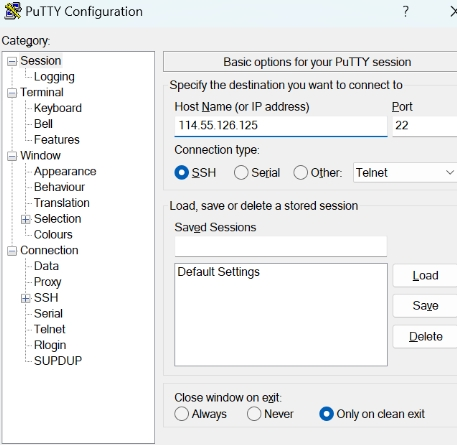

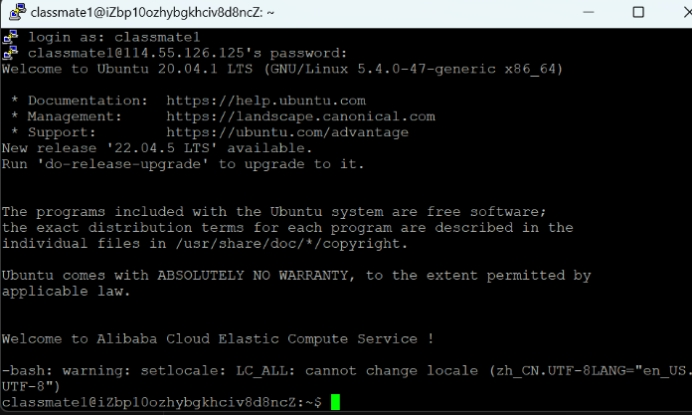

（1）登录阿里云服务器

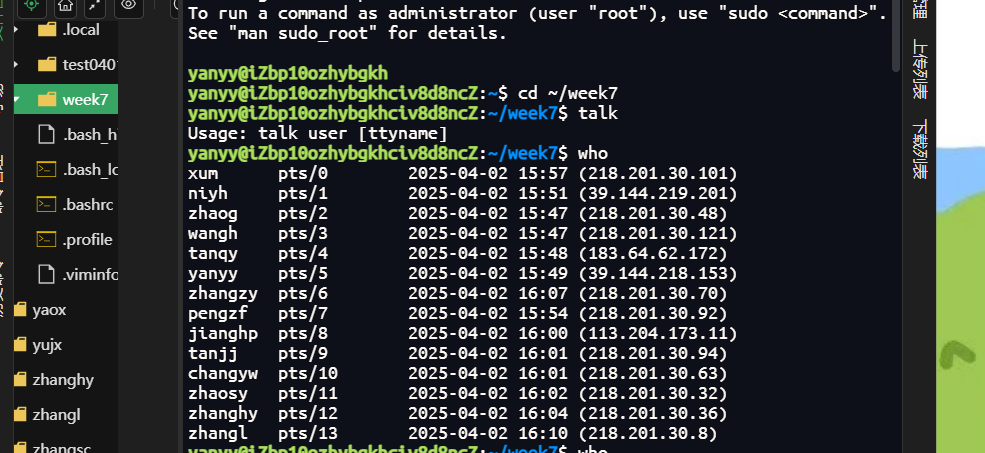

（2）输入以下命令查看当前登录用户的终端
who
（3）输入以下命令启动聊天
talk

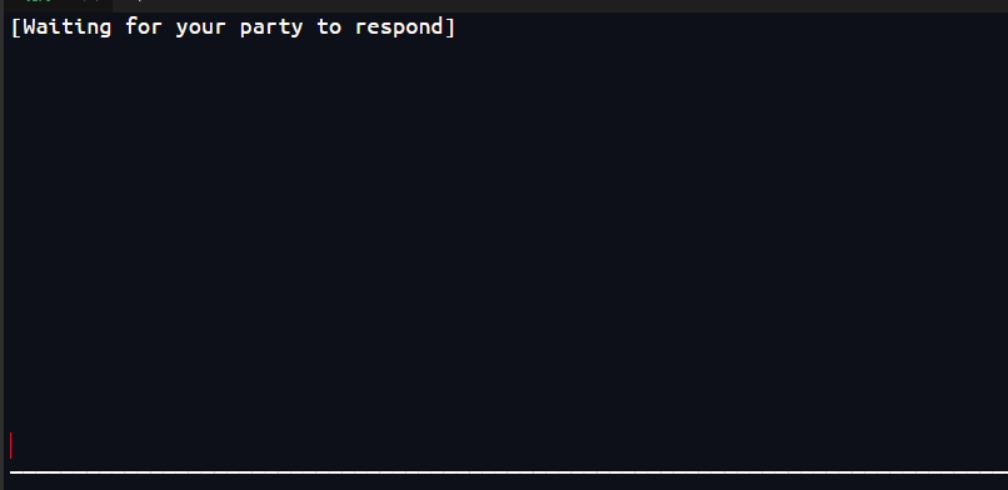

（4）等待对方连接

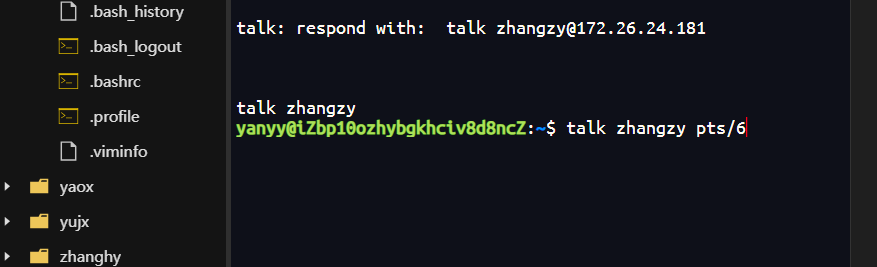

（5）对方收到请求，回应【talk 用户名】
talk 用户名

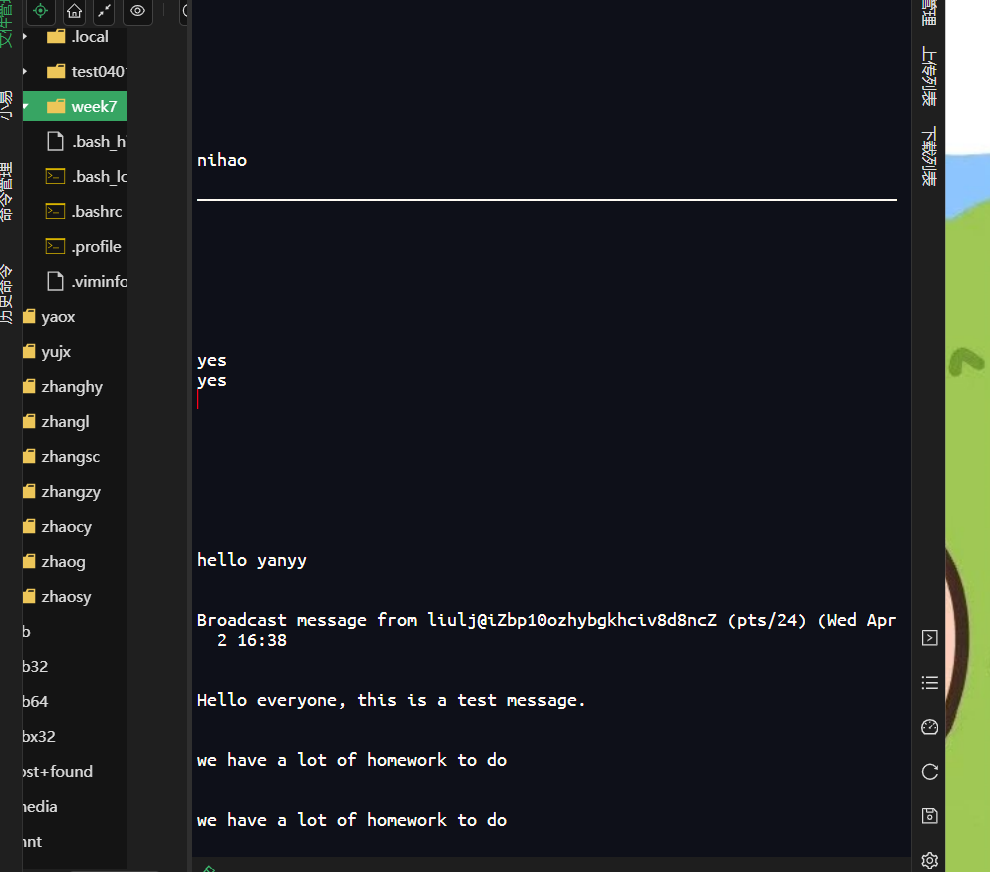

至此，Talk成功启动
2.2 然后自己用c语言写一个linux进程之间通信（聊天）的简单程序
要进行Talk的双方一个运行socket_client.c ，另一个运行 socket_server.c
socket_client.c
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <arpa/inet.h>
#include <pthread.h>#define BUFFER_SIZE 1024void *receive_messages(void *arg) {int sock = *((int *)arg);char buffer[BUFFER_SIZE];int bytes_read;while (1) {bytes_read = read(sock, buffer, BUFFER_SIZE);if (bytes_read <= 0) {printf("Server disconnected\n");exit(EXIT_SUCCESS);}buffer[bytes_read] = '\0';printf("\nReceived: %s", buffer);printf("Enter message (or 'exit' to quit): ");fflush(stdout);}return NULL;
}int main(int argc, char const *argv[]) {if (argc != 2) {printf("Usage: %s <server_ip>\n", argv[0]);exit(EXIT_FAILURE);}int sock = 0;struct sockaddr_in serv_addr;char buffer[BUFFER_SIZE] = {0};pthread_t thread_id;// 创建socketif ((sock = socket(AF_INET, SOCK_STREAM, 0)) < 0) {perror("socket creation error");exit(EXIT_FAILURE);}serv_addr.sin_family = AF_INET;serv_addr.sin_port = htons(8080);// 将IP地址从字符串转换为二进制形式if (inet_pton(AF_INET, argv[1], &serv_addr.sin_addr) <= 0) {perror("invalid address");exit(EXIT_FAILURE);}// 连接服务器if (connect(sock, (struct sockaddr *)&serv_addr, sizeof(serv_addr)) < 0) {perror("connection failed");exit(EXIT_FAILURE);}printf("Connected to server at %s\n", argv[1]);// 创建接收消息的线程if (pthread_create(&thread_id, NULL, receive_messages, (void *)&sock) < 0) {perror("could not create thread");exit(EXIT_FAILURE);}// 主线程处理发送消息printf("Enter message (or 'exit' to quit): ");while (fgets(buffer, BUFFER_SIZE, stdin)) {if (strncmp(buffer, "exit", 4) == 0) {write(sock, "Client exiting...", 17);break;}write(sock, buffer, strlen(buffer));printf("Enter message (or 'exit' to quit): ");}close(sock);return 0;
}
socket_server.c
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <arpa/inet.h>
#include <pthread.h>#define PORT 8080
#define BUFFER_SIZE 1024void *handle_client(void *arg) {int client_socket = *((int *)arg);char buffer[BUFFER_SIZE];int bytes_read;while (1) {bytes_read = read(client_socket, buffer, BUFFER_SIZE);if (bytes_read <= 0) {break;}buffer[bytes_read] = '\0';printf("Received: %s", buffer);printf("Enter reply (or 'exit' to quit): ");fgets(buffer, BUFFER_SIZE, stdin);if (strncmp(buffer, "exit", 4) == 0) {write(client_socket, "Server exiting...", 17);break;}write(client_socket, buffer, strlen(buffer));}close(client_socket);pthread_exit(NULL);
}int main() {int server_fd, client_socket;struct sockaddr_in address;int opt = 1;int addrlen = sizeof(address);pthread_t thread_id;// 创建socket文件描述符if ((server_fd = socket(AF_INET, SOCK_STREAM, 0)) == 0) {perror("socket failed");exit(EXIT_FAILURE);}// 设置socket选项if (setsockopt(server_fd, SOL_SOCKET, SO_REUSEADDR | SO_REUSEPORT, &opt, sizeof(opt))) {perror("setsockopt");exit(EXIT_FAILURE);}address.sin_family = AF_INET;address.sin_addr.s_addr = INADDR_ANY;address.sin_port = htons(PORT);// 绑定socket到端口if (bind(server_fd, (struct sockaddr *)&address, sizeof(address)) < 0) {perror("bind failed");exit(EXIT_FAILURE);}// 开始监听if (listen(server_fd, 3) < 0) {perror("listen");exit(EXIT_FAILURE);}printf("Server started on port %d. Waiting for connections...\n", PORT);while (1) {// 接受新连接if ((client_socket = accept(server_fd, (struct sockaddr *)&address, (socklen_t*)&addrlen)) < 0) {perror("accept");continue;}printf("New connection from %s\n", inet_ntoa(address.sin_addr));// 为每个客户端创建新线程if (pthread_create(&thread_id, NULL, handle_client, (void *)&client_socket) < 0) {perror("could not create thread");continue;}// 分离线程，使其结束后自动释放资源pthread_detach(thread_id);}close(server_fd);return 0;
}
在服务器和客户端机器上分别编译：
服务器端
gcc socket_server.c -o server -lpthread 客户端
gcc socket_client.c -o client -lpthread接下来我们进行通讯尝试：
在服务器机器上启动服务器程序：
./server在客户端机器上启动客户端程序，指定服务器IP地址：
./client <服务器IP地址>三、ubuntu下OpenCV图像显示
编写一个打开图片进行特效显示的代码 test1.cpp
3.1 下载安装
3.1.1 下载安装包并解压

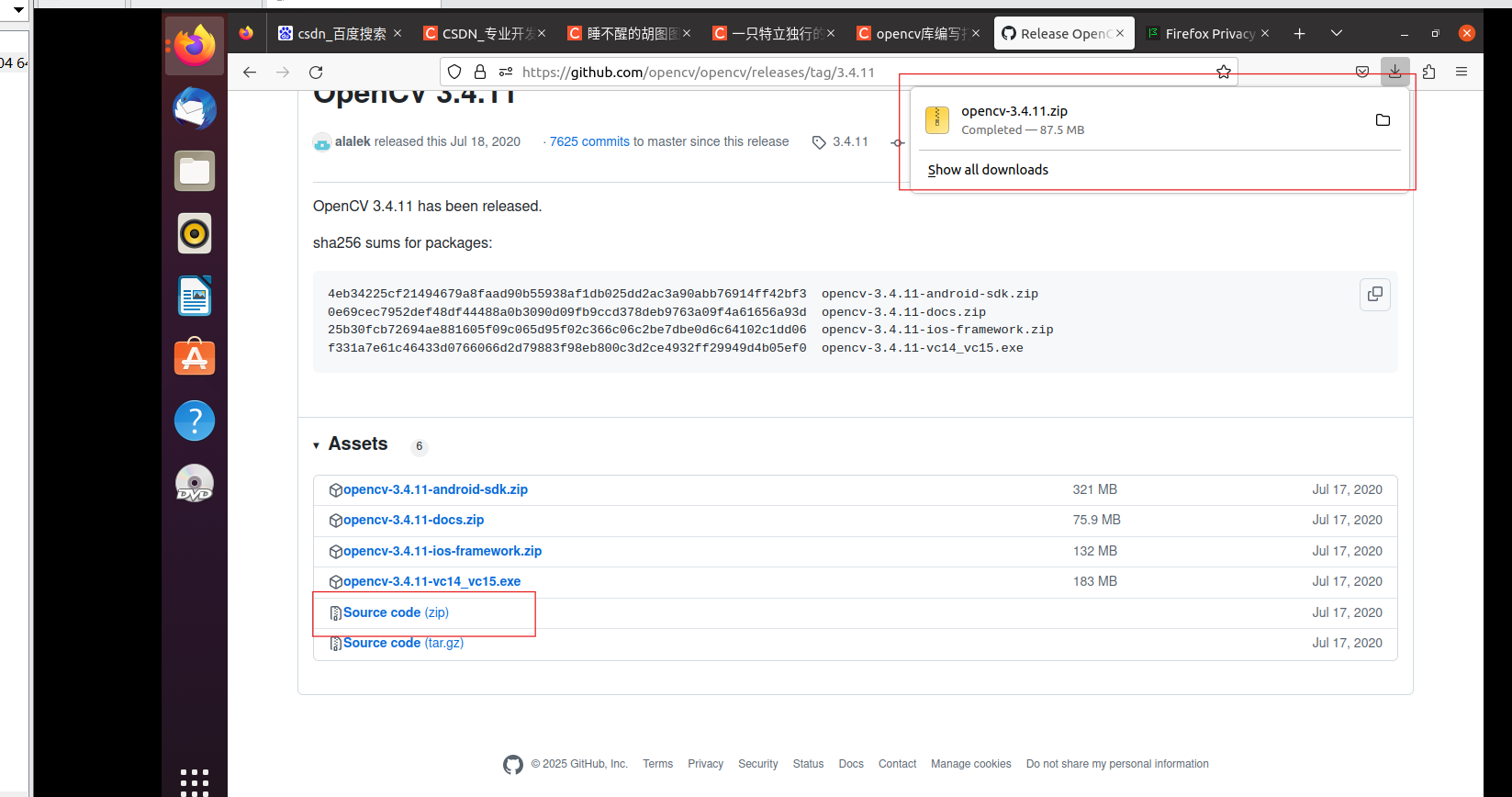

下载安装资源压缩包

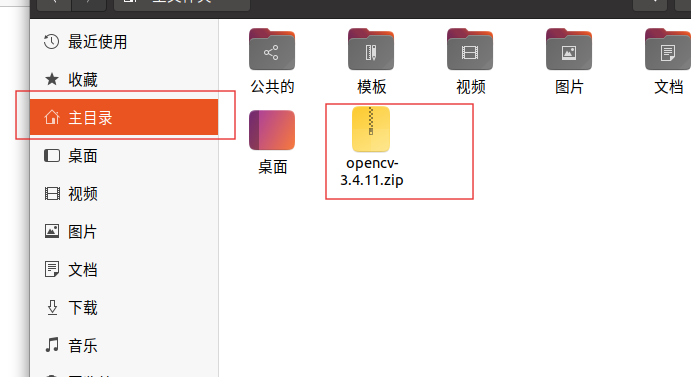

将下载好的压缩包opencv-3.4.11放在主目录文件夹下

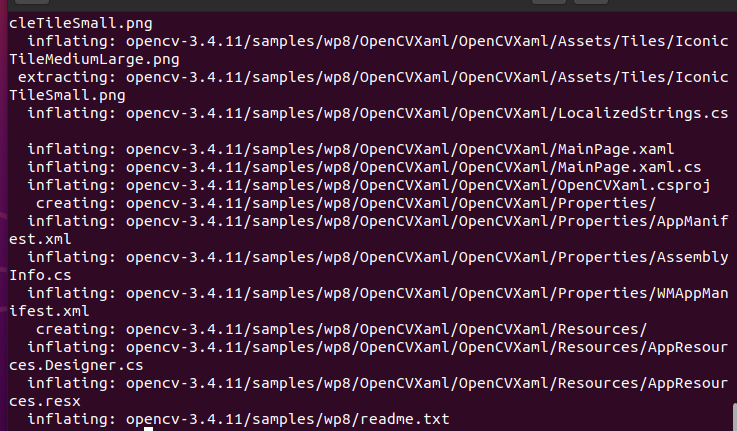

解压缩（打开虚拟机终端，输入命令 unzip opencv-3.4.11.zip）
unzip opencv-3.4.11.zip

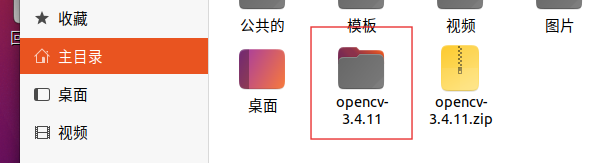

解压缩以后主目录文件夹如下：
进入到解压后的文件夹中
cd opencv-3.4.11
3.1.2 使用 cmake安装opencv

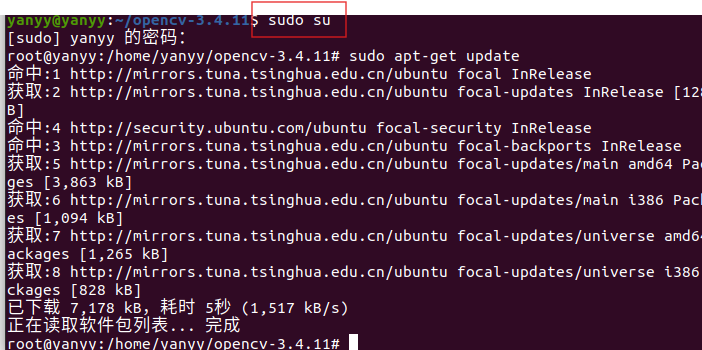

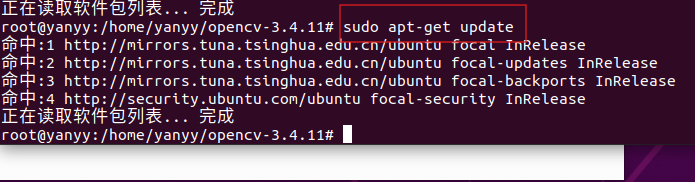

(1)首先进入 root 用户，并更新一下
sudo su
sudo apt-get update

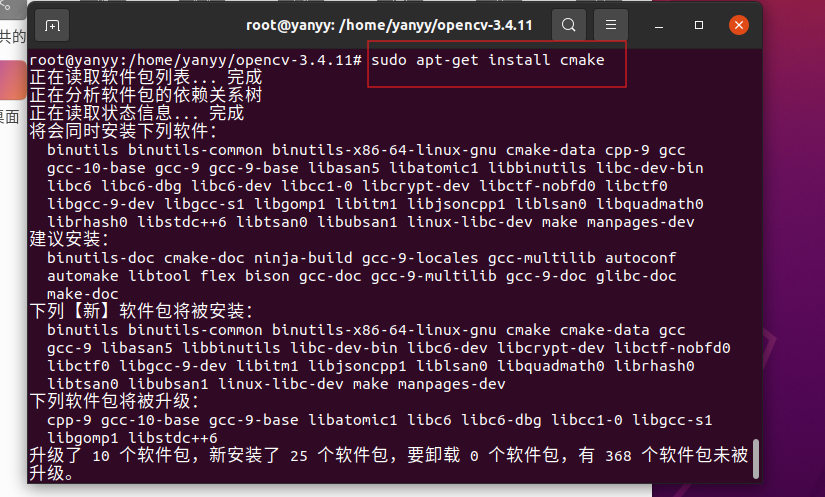

（2）执行以下命令安装 cmake
sudo apt-get install cmake

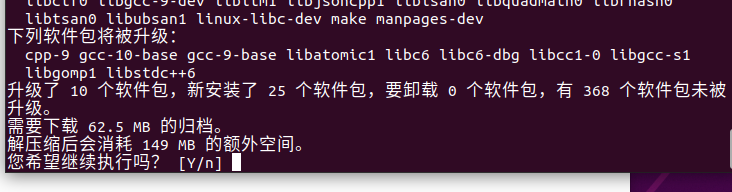

这里直接按enter键默认继续安装

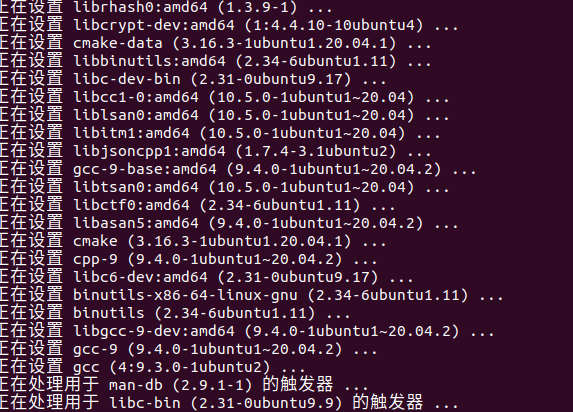

（3）cmake安装完成
（4）安装依赖库
sudo apt-get install build-essential libgtk2.0-dev libavcodec-dev libavformat-dev libjpeg.dev libtiff5.dev libswscale-dev libjasper-dev
（5）创建build文件夹，进入build文件夹
（6）使用cmake 编译参数

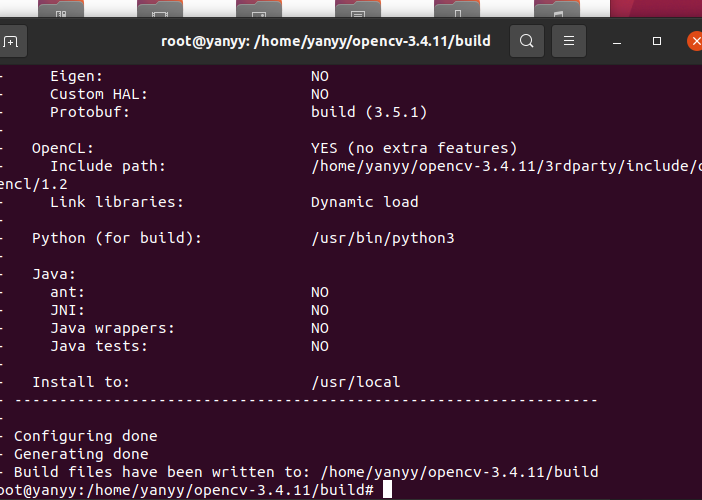

cmake ..运行结果如下：
3.1.3 使用make创建并编译安装
（1）在build文件夹下进行
输入以下命令
sudo make

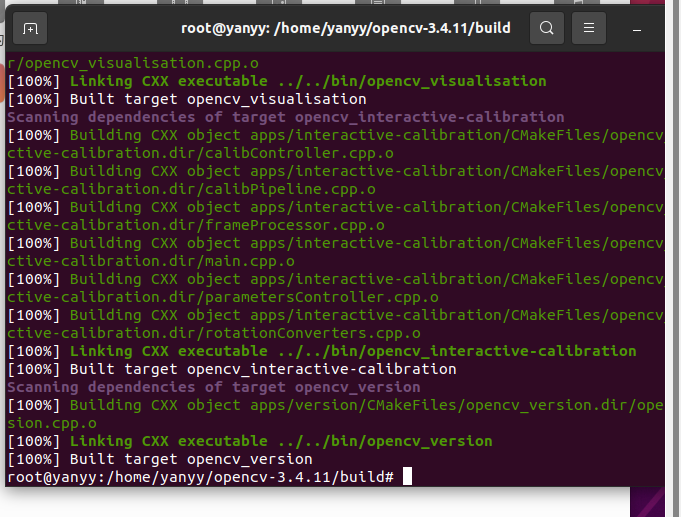

（2）编译完成
（3）安装
输入以下命令
sudo make install

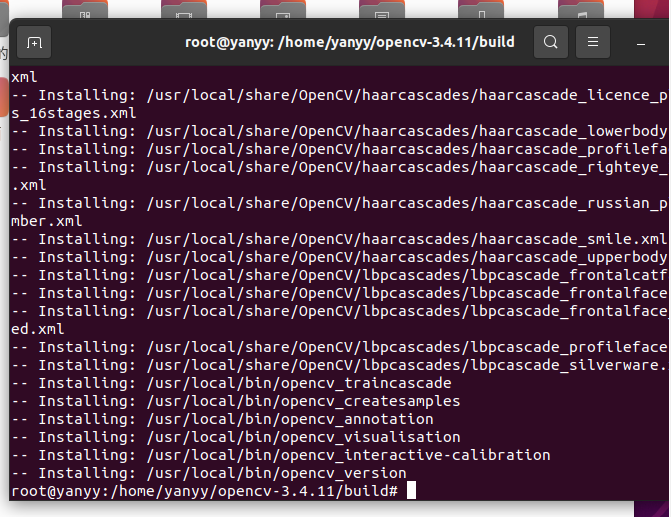

（4）安装完成
3.1.4 配置环境
（1）修改 opencv.conf文件，打开后的文件是空的，添加opencv库的安装路径：/usr/local/lib
输入以下命令
sudo gedit /etc/ld.so.conf.d/opencv.conf

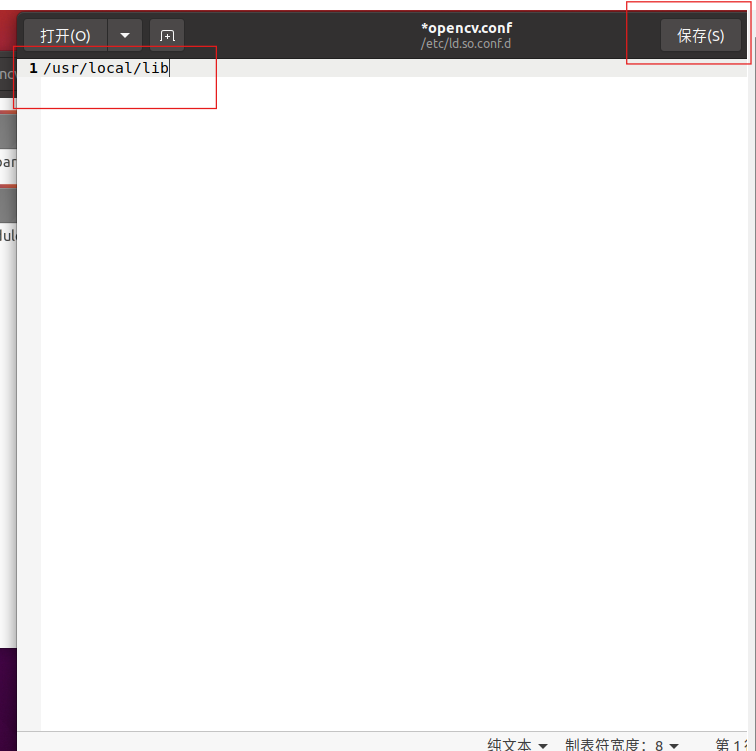

输入路径/usr/local/lib 并保存，记得点小叉叉退出文件编辑界面
出现警告是正常的
（2）更新系统共享链接
sudo ldconfig

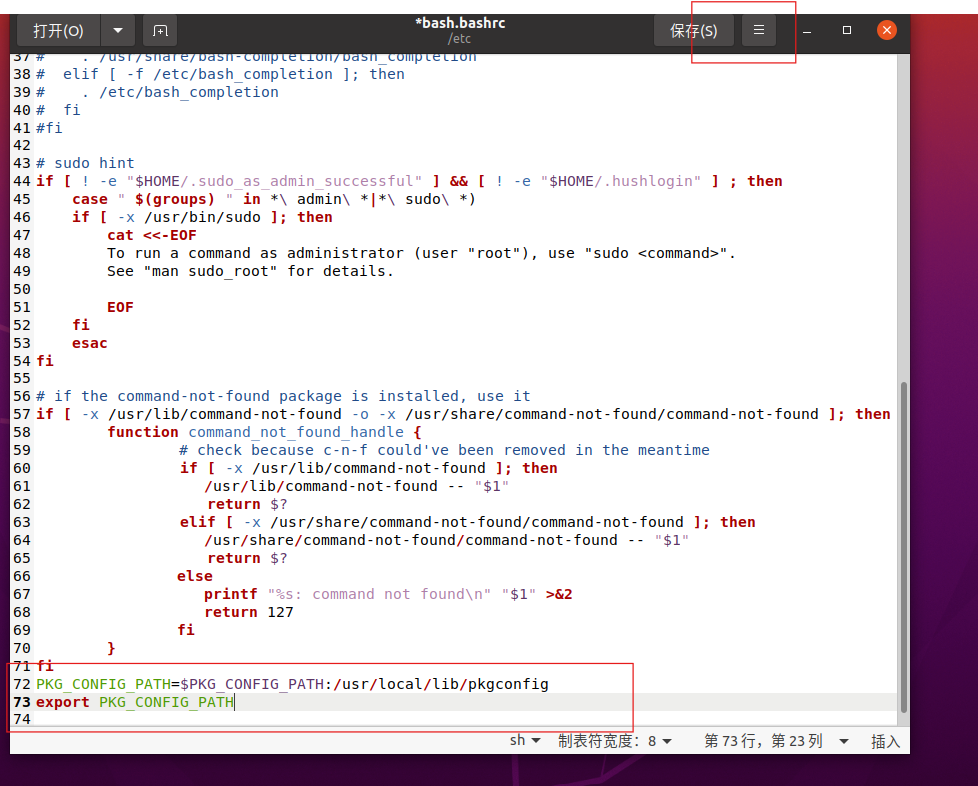

（3）配置bash，修改 bash.bashrc 文件
输入以下命令
sudo gedit /etc/bash.bashrc
（4）在文件末尾加入
PKG_CONFIG_PATH=$PKG_CONFIG_PATH:/usr/local/lib/pkgconfig
export PKG_CONFIG_PATH
（5）然后执行以下命令使得配置生效
source /etc/bash.bashrc
（6）输入以下命令更新
sudo updatedb我输入之后显示找不到命令，好像是之前有个软件包没安装成功
解决方法：

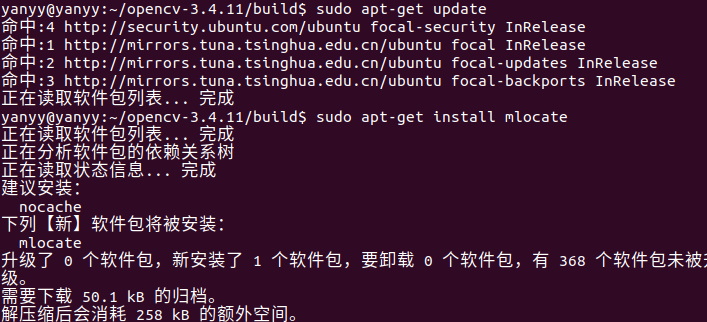

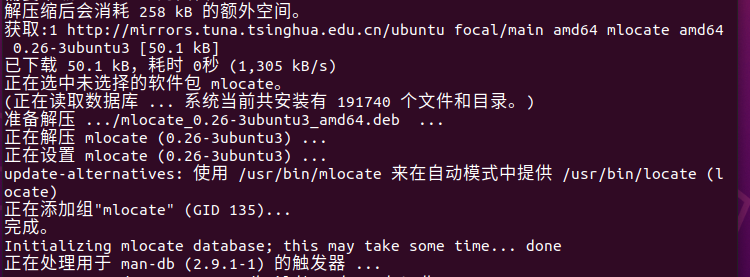

运行以下命令安装 mlocate软件包
sudo apt-get update
sudo apt-get install mlocate手动运行 updatedb
sudo updatedb
（7）查看 opencv 的版本信息
如下图所示，说明安装成功
3.2 打开图片进行特效显示
3.2.1 示例图片
3.2.2 具体过程
（1）新建文件夹code
输入以下命令创建新的文件夹
mkdir code
cd code
（2）新建文件 test1.cpp
输入以下命令新建 test1.cpp 文件
vim test1.cpp

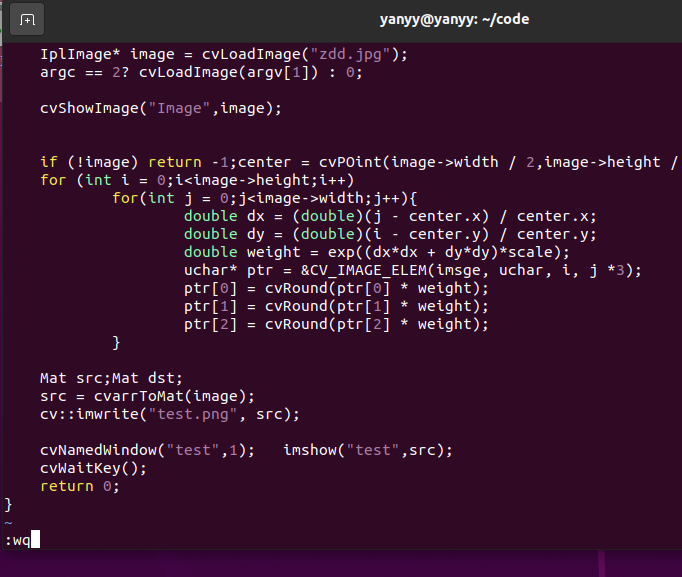

（3）test1.cpp代码
#include <opencv2/highgui.hpp>
#include <opencv2/opencv.hpp>
using namespace cv;
using namespace std;
int main(int argc, char** argv)
{CvPoint center;double scale = -3; IplImage* image = cvLoadImage("lena.jpg");argc == 2? cvLoadImage(argv[1]) : 0;cvShowImage("Image", image);if (!image) return -1; center = cvPoint(image->width / 2, image->height / 2);for (int i = 0;i<image->height;i++)for (int j = 0;j<image->width;j++) {double dx = (double)(j - center.x) / center.x;double dy = (double)(i - center.y) / center.y;double weight = exp((dx*dx + dy*dy)*scale);uchar* ptr = &CV_IMAGE_ELEM(image, uchar, i, j * 3);ptr[0] = cvRound(ptr[0] * weight);ptr[1] = cvRound(ptr[1] * weight);ptr[2] = cvRound(ptr[2] * weight);}Mat src;Mat dst;src = cvarrToMat(image);cv::imwrite("test.png", src);cvNamedWindow("test",1); imshow("test", src);cvWaitKey();return 0;
}输入代码以后，按Esc 输入 ：wq保存退出
vim修改代码，按i进入插入模式；按Esc再输入 ：wq 保存并退出

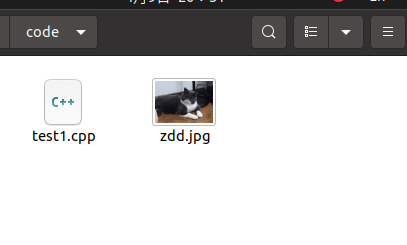

（4）把图片粘贴到code目录下
（5）编译 test1.cpp 文件
g++ test1.cpp -o test `pkg-config --cflags --libs opencv`
（6）运行
输入以下命令运行
./test

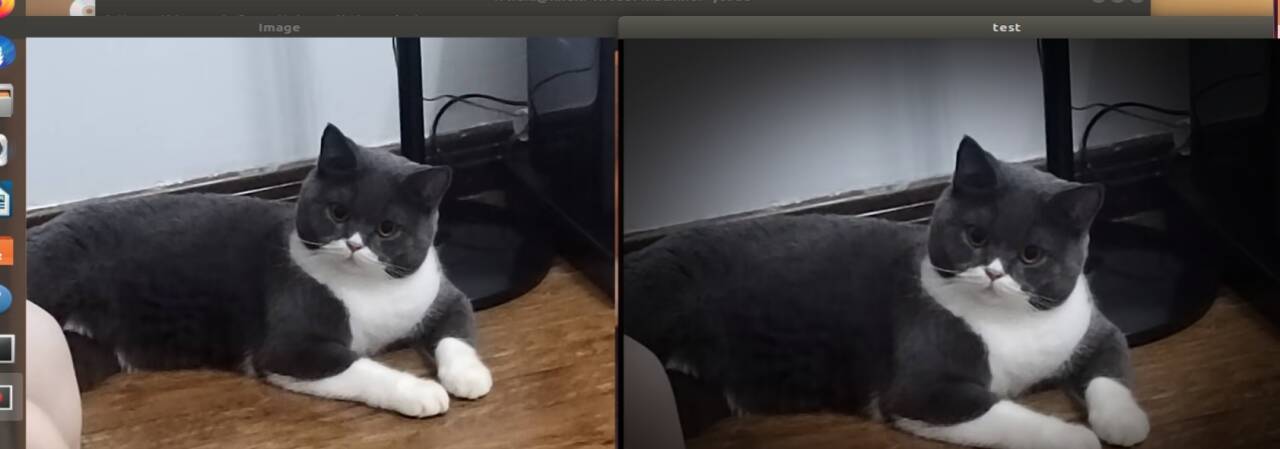

运行结果
3.2.3 相关问题
1、 gcc test1.cpp -o test1 pkg-config --cflags --libs opencv这条编译命令，是如何获得opencv头文件、链接lib库文件的路径的？
命令解析： gcc：GNU 编译器，用于编译 C/C++ 程序。 test1.cpp：源代码文件，包含 OpenCV 的代码。 -o test1：指定输出的可执行文件名称为 test1。 `pkg-config --cflags --libs opencv`：这是一个子命令用于，动态获取 OpenCV 的编译和链接参数。 pkg-config：一个工具，用于查询已安装库的编译和链接参数。 --cflags：获取 OpenCV 的头文件路径（-I 参数）。 --libs：获取 OpenCV 的库文件路径（-L 参数）和库名称（-l 参数）。
（1）pkg-config --cflags --libs opencv 会返回 OpenCV 的头文件路径和库文件路径，例如：
-I/usr/local/include/opencv4 -L/usr/local/lib -lopencv_core -lopencv_imgproc -lopencv_highgui ...
（2）这些参数会被传递给 gcc，确保编译器能够找到 OpenCV 的头文件和库文件。
2、改用make+makefile方式编译 上述程序（用变量命名格式写makefile文件，并包括 clean选项)
将以下内容保存为 Makefile 文件，放在 code 目录下
# 定义变量
CXX = g++
CXXFLAGS = `pkg-config --cflags opencv`
LDFLAGS = `pkg-config --libs opencv`
SRC = test.cpp
OBJ = test.o
TARGET = test
# 默认目标
all: $(TARGET)
# 编译规则
$(TARGET): $(OBJ)$(CXX) $(CXXFLAGS) $(LDFLAGS) -o $(TARGET) $(OBJ)
# 生成对象文件
$(OBJ): $(SRC)$(CXX) $(CXXFLAGS) -c $(SRC) -o $(OBJ)
# 清理
clean:rm -f $(OBJ) $(TARGET)在终端运行以下命令
cd ~/code
make运行程序
./test清理编译文件
make clean3、用cmake方式进行编译
将以下内容保存为 CMakeLists.txt 文件，放在 ~/code 目录下：
# CMake 最低版本要求
cmake_minimum_required(VERSION 3.10)
# 项目名称
project(OpenCVTest)
# 查找 OpenCV
find_package(OpenCV REQUIRED)
# 添加可执行文件
add_executable(test test.cpp)
# 链接 OpenCV 库
target_link_libraries(test ${OpenCV_LIBS})（1）在 ~/code 目录下创建一个构建目录并进入：
cd ~/code
mkdir build
cd build（2）运行 cmake 和 make：
cmake ..
make编译完成后，可执行文件 test 会生成在 build 目录中
（3）运行程序
./test（4）清理
删除 build 目录
rm -rf ~/code/build4、对比总结
| 方式 | 优点 | 适用场景 |
|---|---|---|
| 直接 gcc | 简单快速 | 单文件小项目 |
| Makefile | 支持多文件、变量管理、增量编译 | 中小型项目 |
| CMake | 跨平台、自动检测依赖、适合大型项目 | 大型或跨平台项目 |
四、总结
本次学习围绕Linux系统的远程操作和图像处理展开。通过学习，了解到了Linux系统的远程终端登录、图形桌面访问、文件传输以及OpenCV图像处理等技术。在远程操作部分，配置了Ubuntu虚拟机的网络连接为桥接模式，通过创建用户并开启SSH服务，和同学实现了Putty和Xshell远程登录到我的Ubuntu和树莓派系统，完成了文件的上传和下载操作。在OpenCV图像处理部分，成功安装了OpenCV库，并编写了一个简单的图像程序，用gcc、Makefile和CMake进行编译，了解了第三方库的使用和编译流程。
